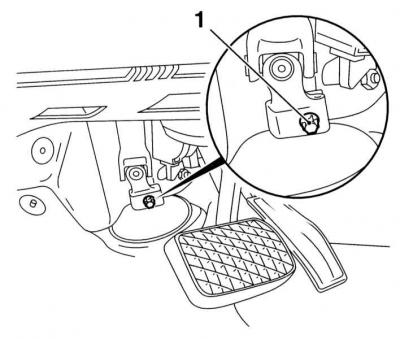

1 — Стяжной болт
Снятие
1. Приведите передние колеса автомобиля в прямолинейное положение. Извлеките ключ зажигания и заблокируйте рулевое колесо.
2. Снимите нижние секции отделки панели приборов и рукав подачи воздуха в водительский ножной колодец.

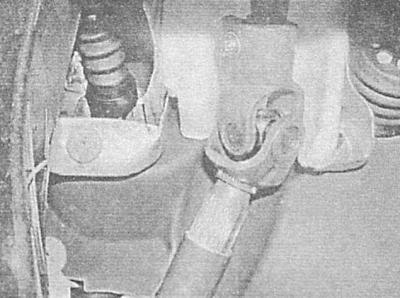

3. Пометьте положение верхнего и нижнего крепежных узлов промежуточного вала относительно рулевой колонки и входного вала рулевого механизма (см. иллюстрацию Узел сочленения промежуточного вала с входным валом рулевого механизма).
4. Сожмите телескопический промежуточный вал и снимите его со шлицов рулевого механизма и колонки. Снимите промежуточный вал с автомобиля.
Проверка
1. Проверьте вал на наличие признаков механических повреждений узлов сочленения. В случае выявления дефектов вал подлежит замене в сборе.
Установка
1. Удостоверьтесь, что рулевое колесо и передние колеса автомобиля находятся в прямолинейном положении. Проверьте надежность блокировки рулевой колонки.
2. Посадите промежуточный вал на шлицы входного вала рулевого механизма, - проследите за правильностью совмещения меток (при неправильной установке вала вставить болт не удастся). Слегка смажьте резьбовую часть болта фиксирующим анаэробным герметиком, заправьте болт в хомут и затяните с требуемым усилием.
3. Заправьте верхний конец вала в шлицы колонки (опять проследите за правильностью совмещения нанесенных в процессе демонтажа компонентов установочных меток). Вставьте болт хомута и надежно его затяните.
4. Установите рукав подачи воздуха в водительский ножной колодец и нижние секции отделки панели приборов.
