Спецификации

Общие параметры

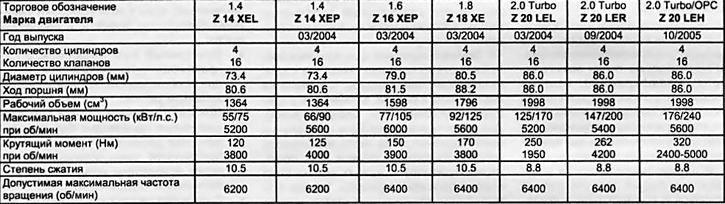

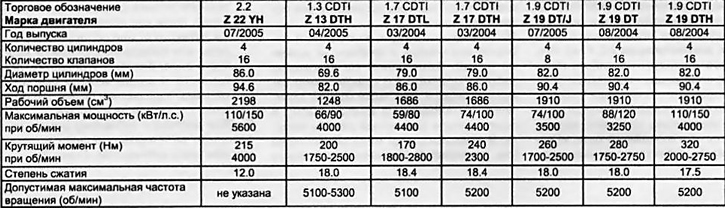

Основные эксплуатационные характеристики

Расположение цилиндров // порядок зажигания

Рядное // 1-3-4-2 (первый цилиндр расположен со стороны привода ГРМ)

Нормальное направление вращения коленчатого вала

По часовой стрелке

Компрессионное давление

Бензиновые двигатели

• Номинальное значение (все рассматриваемые в Руководстве двигатели), бар — 12+15

Дизельные двигатели

• Номинальное значение (все рассматриваемые в Руководстве двигатели), бар — 30 + 35

Максимальная допустимая разница давлений между цилиндрами (все рассматриваемые в Руководстве двигатели), бар — 1

Клапанные зазоры (только для указанных двигателей)

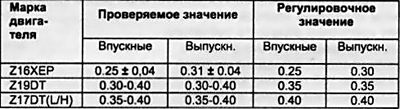

Значения клапанных зазоров, мм

Головка цилиндров

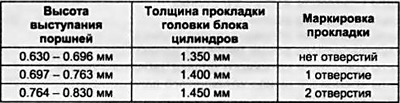

Размеры прокладок головки цилиндров (двигатели Z17DTL/H)

Усилия затягивания резьбовых соединений, Нм

Все двигатели

Болты крепления переднего подрамника — 90 Нм + 45° + 15°

Опоры подвески силового агрегата

Левая опора

• Болты крепления несущего кронштейна к адаптеру — 55
• Болты крепления опоры к кронштейну — 55
• Болты крепления опоры к кузову — 20
• Болты крепления кронштейна к адаптеру — 35

Передняя опора

• Болт крепления опоры к кузову — 55

Задняя опора

• Болты крепления опоры к кронштейну — 55
• Болты крепления опоры к подрамнику — 55
• Болты крепления кронштейна к картеру трансмиссии — 60

Правая опора

• Болты крепления опоры к кронштейну — 55
• Болты крепления опоры к кузову — 35

Двигатель Z16XEP

Гайки крепления выпускного коллектора — 22

Болты крепления кронштейна правой опоры двигателя

• К головке цилиндров — 18
• К блоку цилиндров — 20

Болты крепления зубчатых колес распределительных валов — 50 Нм + 60° + 15°

Болты крепления верхних крышек распределительных валов — 8

Болт крепления натяжного устройства мультиреберного ремня — 50

Болт крепления натяжного ролика зубчатого ремня — 20

Болт крепления направляющего ролика зубчатого ремня — 25


Болты шкива коленчатого вала — 95 Нм + 30° + 15°

Болты крепления головки цилиндров — 25 Нм+90° + 90°° + 90° + 45°

Болты крепления крышки головки цилиндров — 8

Болты крепления крышек зубчатого ремня — 6

Датчик давления масла в головке цилиндров (при соответствующей комплектации) — 20

Болты крепления корпуса масляного насоса — 20

Болты крепления поддона картера к блоку цилиндров — 10

Болты крепления поддона картера к сборке трансмиссии — 40

Болт крепления транспортной серьги двигателя — 25

Болты крепления патрубка системы охлаждения двигателя — 10

Болты крепления генератора — 35

Двигатель Z18XE

Крепежные винты крышки двигателя — 8

Болты крепления кронштейна правой опоры двигателя к блоку цилиндров — 65 Нм + 45° + 15°

Болты крепления /гайки выпускного коллектора — 20

Болты крепления впускного воздуховода к головке цилиндров — 20

Болты крепления зубчатых колес распределительных валов — 50 Нм +60° +15°

Болты крепления верхних крышек распределительных валов — 10

Болты крепления натяжного устройства мультиреберного ремня — 35

Болты крепления натяжного ролика зубчатого ремня — 20

Болты крепления направляющих роликов зубчатого ремня — 25

Болты крепления шкива коленчатого вала — 95 Нм + 45° + 15°

Болты крепления головки цилиндров — 25 Нм + 90° +90° + 90° + 45°

Болты крепления крышки головки цилиндров — 8

Болты крепления задней крышки зубчатого ремня — 6

Болты крепления передних крышек зубчатого ремня — 4

Болты крепления датчик распределительных валов — 8

Болты крепления корпуса масляного насоса — 10


Болты крепления поддона картера к блоку цилиндров и масляному насосу — 10

Болты крепления поддона картера к сборке трансмиссии — 40

Болт крепления транспортной серьги двигателя — 25

Болты крепления маслозаборника — 8

Штуцерная гайка крепления топливопровода к топливораспредительной магистрали — 15

Двигатель Z14XEP

Болты крепления звездочек распределительных валов — 50 Нм + 60°

Болты крепления кронштейна правой опоры двигателя к блоку цилиндров — 50

Болты крепления верхних крышек распределительных валов — 8

Болт крепления датчика распределительных валов — 6

Болты крепления направляющих цепи

• Направляющая со стороны натяжителя цепи — 20
• Остальные — 8

Крепежные болты головки цилиндров — 25 Нм + 60° + 60° + 60°

Крепежные болты крышки головки цилиндров — 8

Болт крепления натяжного устройства мультиреберного ремня

• Болты М8 — 20
• Болты М10 — 55

Болт крепления фланца шкива коленчатого вала — 150 Нм + 45°

Болты крепления шкива коленчатого вала — 8

Болты крепления крышки приводной цепи ГРМ

• Болты М6 — 8
• Болты М10 — 35

Болты крепления корпуса масляного насоса — 8

Болты крепления корпуса масляного фильтра — 20

Болты крепления поддона картера к блоку цилиндров 10

Болты крепления поддона картера к сборке трансмиссии — 40

Болт крепления транспортной серьги двигателя — 20

Крышка доступа к натяжителю цепи — 50

Двигатель Z20LE(L/R/H)

Болты крепления кронштейна правой опоры двигателя — 50

Болты крепления натяжного устройства мультиреберного ремня — 25

Болт крепления ведущего зубчатого колеса привода ГРМ — 130 Нм + 45°±5°


Болты крепления шкива коленчатого вала — 20

Болты крепления натяжного ролика зубчатого ремня — 20

Болты крепления направляющих роликов зубчатого ремня — 25

Болты крепления зубчатых колес распределительных валов — 50 Нм +60° + 15°

Болты крепления верхних крышек распеделительных валов — 8

Болты крепления головки цилиндров — 25 Нм + 90° + 90° + 90° + 15°

Болты крепления крышки головки цилиндров — 8

Болты крепления крышек зубчатого ремня — 6

Болты крепления маслозаборника

• К масляному насосу — 8
• К блоку балансировочных валов — 10

Болты крепления верхней части поддона картера к блоку цилиндров и масляному насосу — 20

Болты крепления поддона картера к сборке трансмиссии — 40

Болты крепления нижней части поддона картера — 8 Нм + 30°

Болты крепления корпуса масляного насоса — 8

Корпус маслоохладителя — 35

Датчик распределительных валов — 6

Двигатель Z17DTL/H

Болты крепления кронштейна правой опоры двигателя — 50

Крепежные болты верхней и нижней части поддона картера — 10

Гайки крепления выпускного коллектора — 69

Болт крепления зубчатого колеса распределительных валов — 64

Болт крепления натяжного ролика зубчатого ремня — 49

Болт крепления ведущего зубчатого колеса привода ГРМ — 196

Болты крепления шкива коленчатого вала — 20

Крепежные болты головки цилиндров 40 Нм+60°+60°

Болты крепления корпуса распределительных валов

• Болты М8 — 21.6
• Болты М10 — 26.5

Болты крепления крышки корпуса распределительных валов — 10

Болты крепления крышек зубчатого ремня — 10

Болт крепления датчика распределительных валов — 10

Болты крепления корпуса масляного насоса — 10

Болт крепления ведущего зубчатого колеса привода масляного насоса — 196

Болты крепления поддона верхней и нижней частей поддона картера — 10

Болты крепления шкива водяного насоса системы охлаждения — 44.1

Двигатель Z19DT(H)

Болты крепления кронштейна правой опоры двигателя — 50

Болты крепления крышки двигателя — 9

Болты крепления натяжного ролика мультиреберного ремня — 50

Болты крепления направляющего ролика мультиреберного ремня (верхний ролик) — 50

Болты крепления натяжного ролика зубчатого ремня — 25

Болты крепления шкива коленчатого вала — 25

Болты крепления головки цилиндров — 20 Нм+65 Нм+90°+90°+90°

Болты крепления крышек зубчатого ремня

• 4 верхних болта — 9
• 2 нижних болта — 25

Болты крепления масляного насоса — 9

Крепежные болты крышки корпуса распределительного вала — 10

Двигатель Z13DTH

Крепежные болты головки цилиндров 40 Нм + 90° + 90°

Двигатель Z22YH

Крепежные болты головки цилиндров — 30 Нм+75°+75°+15
