Компоненти за централно заключване — демонтаж и монтаж

Електронен блок за управление

Блокът за управление се намира зад дясната страна на пространството за краката на водача и панела на прага на вратата.

Изключете отрицателната клема на акумулатора.

Отстранете облицовката на прага/отделението за крака от страната на водача.

Ако е необходимо, развийте двете гайки и отстранете конзолата на конектора в пространството на краката на водача.

Отстранете двата пръстена от стойките в пространството за краката на водача и преместете постелката настрани, за да получите достъп до контролната кутия.

Разхлабете двата винта и повдигнете уреда в пространството за краката на водача, след това извадете щепсела и извадете уреда.

Монтажът се извършва в ред, обратен на демонтаж.

Управляващи микропревключватели

Микропревключвателите са монтирани в предните врати от задната страна на външната дръжка.

Отстранете вътрешния панел на вратата и преместете пластмасовия лист настрани, така че външната дръжка да е достъпна.

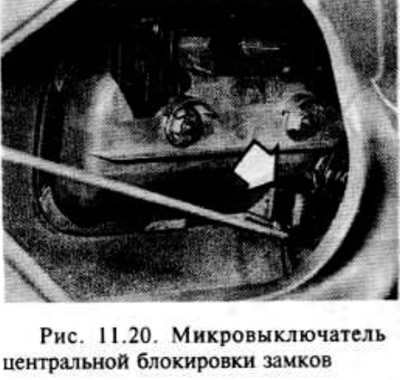

Разкачете щипката на микропревключвателя от задната страна на дръжката, разкачете конектора на превключвателя от кабелния сноп на вратата, след което извадете превключвателя (фиг. 11.20).



Монтажът се извършва в ред, обратен на демонтаж.

Мотор за заключване на врата

Отстранете ключалката на вратата, както е описано по-рано в съответния раздел.

Разкачете задвижващия прът на ключалката от двигателя.

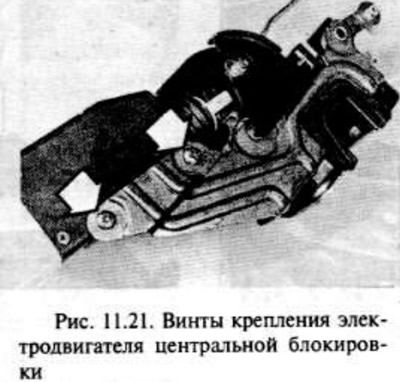

Отстранете двата винта и отстранете двигателя от заключващия механизъм (фиг. 11.21).



Монтажът се извършва в ред, обратен на демонтаж.

Мотор за заключване на задната врата/капака на багажника

Изключете отрицателната клема на акумулатора.

Отворете багажника или вратата на багажника, според случая.

Отстранете винтовете и отстранете тапицерията на заключващия цилиндър (модел седан) или задния тапицерий (модели хечбек и комби модели).

Изключете кабела от двигателя.

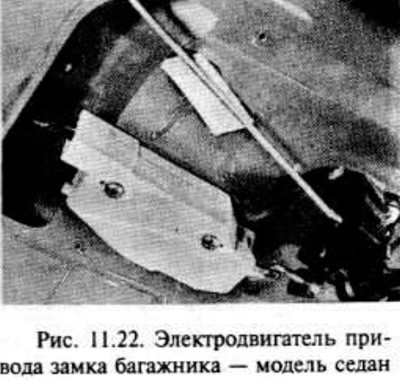

Развийте два винта и извадете електродвигателя изпод капака на багажника или задната врата, в зависимост от конструкцията, като откачите тягата на задвижването на ключалката (фиг. 11.22).



Монтажът се извършва в ред, обратен на демонтаж.
