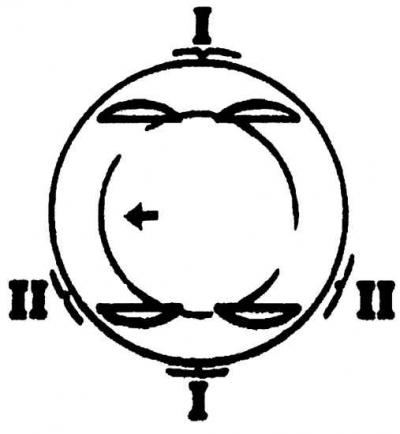

Местоположение на ключалките на буталните пръстени за бензинови двигатели
I - горни и долни уплътнителни пръстени
II - маслен пръстен

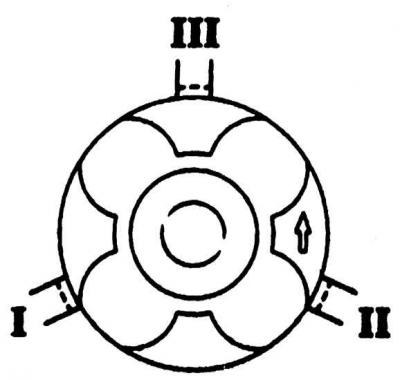

Местоположение на ключалките на буталните пръстени
I - горен уплътнителен пръстен
II - втори уплътнителен пръстен
III - маслен скрепер пръстен
Инсталиране
Преди да монтирате нови бутални пръстени, проверете празнината в ключалката на пръстена.
Разположете буталата и буталните пръстени според цилиндрите, в които ще работят.
1. Инсталирайте горния о-пръстен в първия цилиндър и използвайте короната на буталото, за да го натиснете в цилиндъра до основата на цилиндъра.
Предупреждение! Горният и средният уплътнителни пръстени са различни, външната повърхност на средния пръстен е заострена.

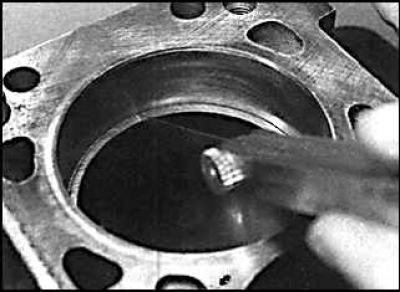

2. С помощта на щуп измерете междината на ключалката на пръстена.
3. Повторете процеса на измерване с пръстена, монтиран отгоре на цилиндъра, и сравнете резултатите от измерването с техническите данни.
4. Ако празнината е твърде малка, тя трябва да се увеличи чрез шлайфане на краищата на пръстена.
5. Ако празнината в ключалката на пръстена е твърде голяма, проверете дали пръстените пасват правилно във вашия двигател.
6. Повторете тестовата операция за всеки пръстен в първия цилиндър и след това за пръстените в останалите цилиндри.

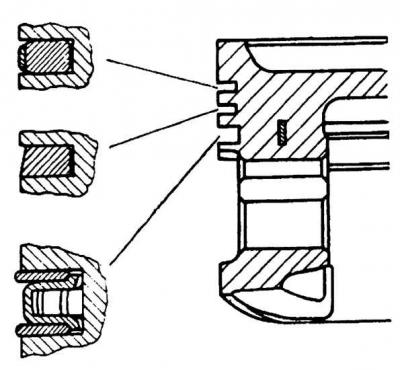

7. Монтирайте буталните пръстени върху буталата по същия начин, както когато ги сваляте.
8. След като монтирате буталните пръстени на буталото, проверете лекотата на движение на буталния пръстен в жлеба на буталото и монтирайте ключалките на буталния пръстен.
