8.1. Декоративна облицовка за предна колона
Отстранете частично уплътнението на предната врата. Разкачете декоративния панел на предната колона от скобите (фиг. 10.8).

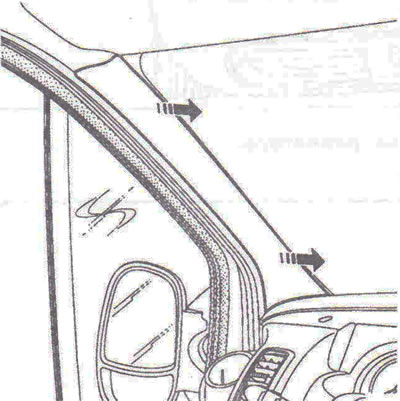

фиг. 10.8. Декоративна обшивка за предната колона.
8.2. Декоративна облицовка на B-колона
Отстранете фиксаторите на предпазните колани на предната седалка, облицовката на горната релса на страничната плъзгаща се врата, уплътненията на отвора на предната врата и уплътненията на страничната плъзгаща се врата (частично).
Разкачете двата капака A от скобите, за да можете да отстраните двете крепежни елементи на парапета (фиг. 10.9). Разкачете капака 1, след това 2 от скобите.

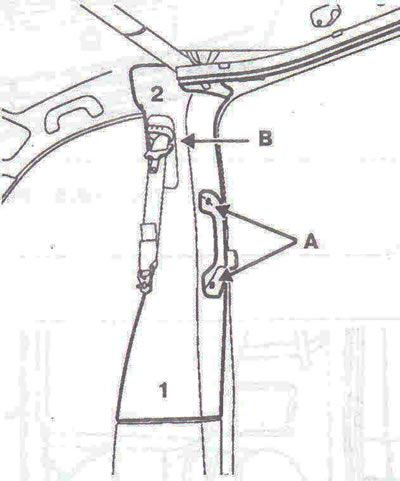

фиг. 10.9. Разкачете двата капака A от скобите, за да можете да отстраните двата закопчалки на парапета. Разкачете капака 1, след това 2 от скобите.
Разкачете капака в горната част 3 от скобите, след това в долната част 4 (фиг. 10.10).

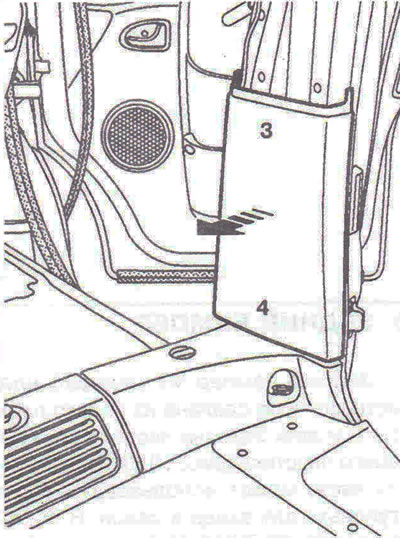

фиг. 10.10. Разкачете капака в горната част 3 от скобите, след това в долната част 4.
8.3. Декоративна лайстна на предния праг
Свалете предните седалки и дистанционните елементи на седалките. Развийте четирите монтажни болта A, след което освободете поставката за крака (фиг. 10.11)

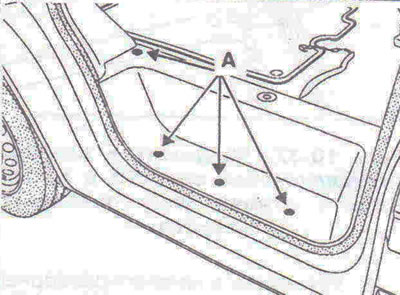

фиг. 10.11. Развийте четирите монтажни болта A, след което освободете поставката за крака.
8.4. Облицовки на задните калници
1. Отстранете 12V гнездото, след което изключете конектора за окабеляване. С помощта на клещи за облицовка и държач за облицовка отстранете скобите B, облицовъчния панел (фиг. 10.12).

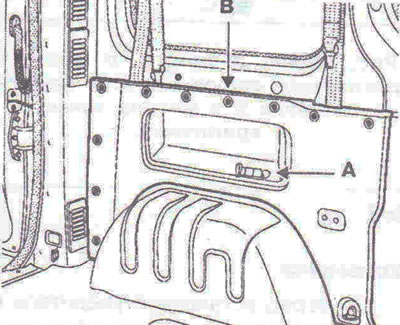

фиг. 10.12. Отстранете 12V гнездото, след което изключете конектора на окабеляването. С помощта на клещи за облицовка и държач за облицовка отстранете скобите B, облицовъчния панел.
2. Отстранете облицовката на колоната на кабината и централната долна облицовка, отстранете скобите C, след това облицовъчния панел (фиг. 10.13).

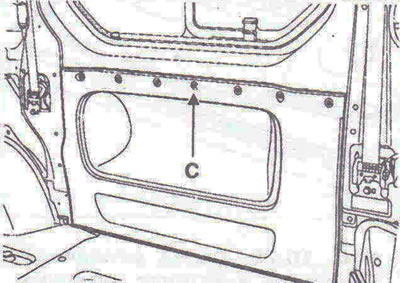

фиг. 10.13. Отстранете щипките C, след това декоративния панел.
8.5. Декоративни задни прагове
Отстранете болтовете A на тапицерията на прага, след което свалете тапицерията (фиг. 10.14).

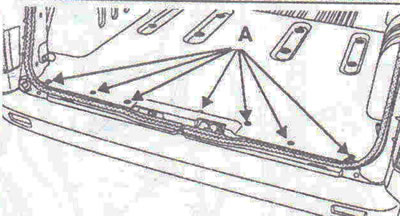

фиг. 10.14. Отстранете болтовете A на тапицерията на прага, след което свалете тапицерията.
8.6. Предна постелка
1. Отстранете частично уплътнението на вратата.
2. Отстранете трите крепежни елемента D, развийте двата монтажни болта E на кормилната колона, след това свалете колоната, уплътнителния капак F, постелката на кабината, опитвайки се да освободите изреза за кормилната колона (фиг. 10.15).

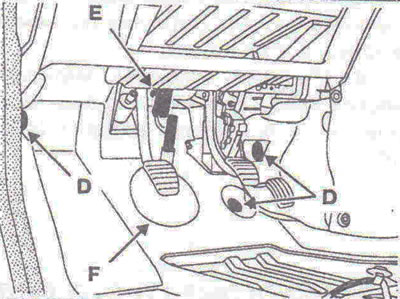

фиг. 10.15. Отстранете трите крепежни елемента D, развийте двата монтажни болта E на кормилната колона, след това свалете колоната, уплътнителния капак F, постелката на кабината, опитвайки се да освободите изреза за кормилната колона.
8.7. Декоративен панел за входна врата
1. Развийте монтажния болт A, след това свалете дръжката на вътрешната ключалка на вратата, развийте монтажния болт B, монтажните болтове C, свалете дръжката на прозореца (фиг. 10.16). Отделете панела.
За модификации, оборудвани с електрически прозорци
2. Свалете превключвателя на електрическия прозорец D (фиг. 10.17). Разкачете кабелните конектори. Отделете панела.
8.8. Тапицерия на качулката
1. Развийте четирите монтажни болта A и петте монтажни болта B на тапицерията (фиг. 10.18). С помощта на клещи за подстригване отстранете фиксатора C.

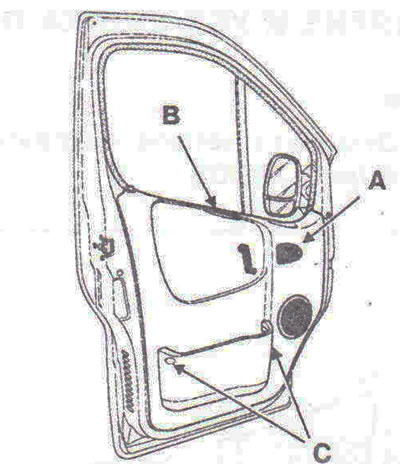

фиг. 10.16. Развийте монтажния болт A, след това свалете вътрешната дръжка на задвижването на ключалката на вратата, развийте монтажния болт B, монтажните болтове C, свалете дръжката на повдигача на прозореца.

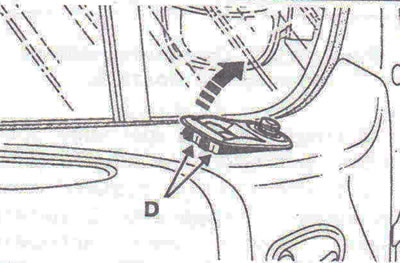

фиг. 10.17. Свалете превключвателя на електрическия прозорец D.

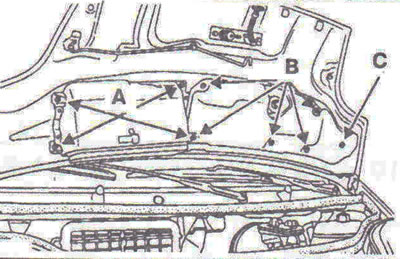

фиг. 10.18. Развийте четирите монтажни болта A и петте монтажни болта B на тапицерията. С помощта на клещи за подстригване отстранете фиксатора C.
2. Разкачете задържащите щифтове D, след което отстранете вентилационната решетка (фиг. 10.19). Когато сменяте аспиратора, сменете държачите E.

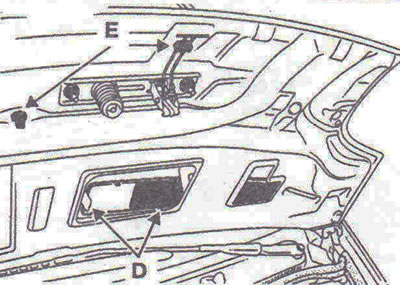

фиг. 10.19. Разкачете задържащите щифтове D, след което отстранете вентилационната решетка.
