Система за стартиране на двигателя
Двигателят F4R 720 е оборудван със стартер Bosch 0001106023.
Премахване
1. Премахването на стартера изисква премахване на катализатора.
2. Поставете автомобила върху двуколонен асансьор.
3. Изключете батерията.
4. Свалете килима под лявата седалка, капака на акумулатора 1, въздушния резонатор, кората на двигателя (фиг. 2,86).
5. Поставете опора под изпускателната тръба.
6. Изключете захранващия кабел на стартера 2 (фиг. 2,89).

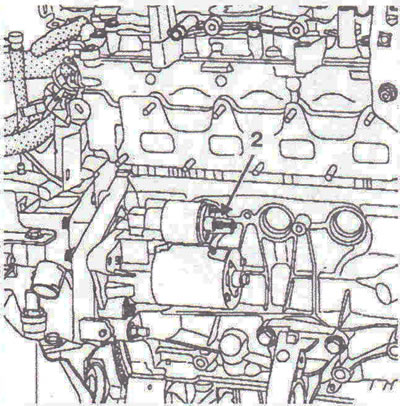

фиг. 2,89. Изключете захранващия кабел на стартера 2.
7. Развийте болтовете 3, закрепващи стартера (фиг. 2.90).

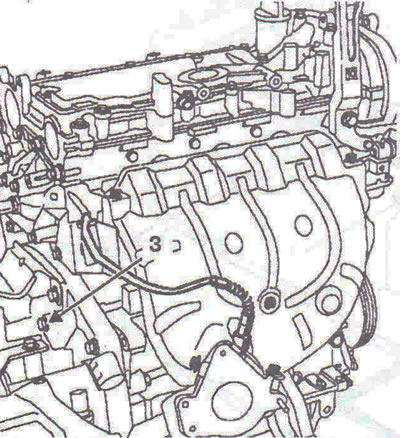

фиг. 2.90. Развийте болтовете 3, закрепващи стартера.
8. Развийте двата болта 4, закрепващи стартера, и го извадете (фиг. 2.91).
Монтаж
9. Монтажът се извършва в реда, обратен на демонтирането. Уверете се, че има центрираща втулка 1 (фиг. 2.92).
10. Затегнете монтажните болтове на стартера (38 Нм).

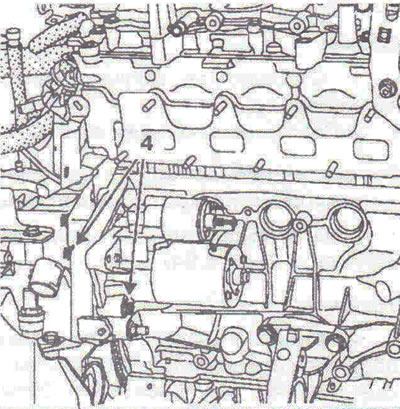

фиг. 2.91. Развийте двата болта 4, закрепващи стартера, и го извадете.

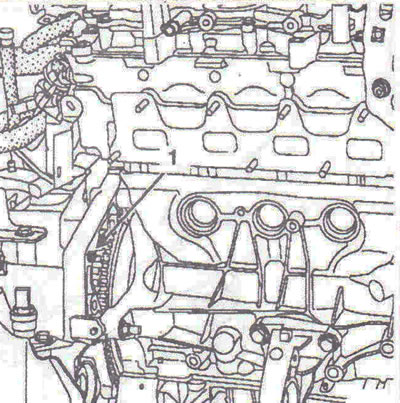

фиг. 2.92. Уверете се, че центриращата втулка 1 е налице.
Захранващият модул е вграден в контролния блок. По време на запалване се използват същите сензори, както при впръскване на гориво. Системата се състои от четири свещи, всяка от които е закрепена с болт към капака на главата на цилиндъра (фиг. 2.93).
Система за запалване

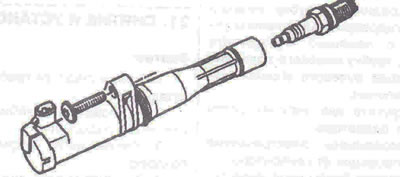

фиг. 2.93. Запалителна бобина със свещи.
