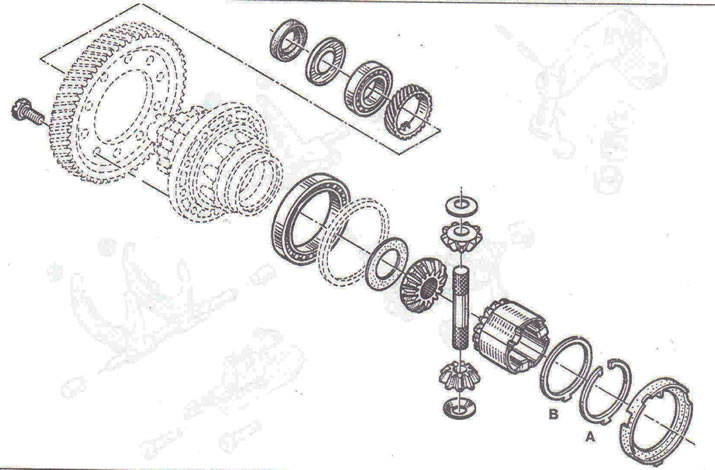

Диференциалът е показан на фиг. 5.68.
Разглобяване
1. Отстранете пружинния пръстен от планетарния тип шарнир «Статив» A и извадете уплътнение B.
2. Отстранете шарнирното съединение с планетарно зъбно колело «Статив». Затегнете корпуса в менгеме, което има специални скоби, и извадете зъбното колело.
3. Отстранете пиньонните зъбни колела и планетарното зъбно колело, като прикрепите дистанционни шайби към съответните пиньонни зъбни колела.
4. Проверете състоянието на зъбите (зъбни колела - сателити - планетарни зъбни колела), шайби (сателити - планетарни зъбни колела), корпуси.
5. Отстранете големия лагер с помощта на теглич (фиг. 5,69).

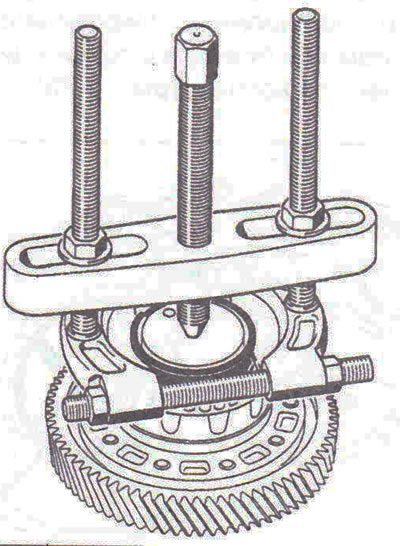

фиг. 5,69. Отстранете големия лагер с помощта на теглич.
6. Отстранете малкия лагер с помощта на теглич (фиг. 5.70).

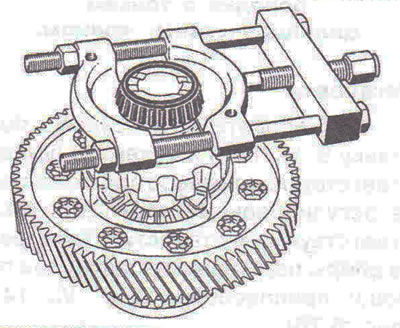

фиг. 5.70. Отстранете малкия лагер с помощта на теглич.
Сглобяване
7. Монтажът и монтажът се извършват в реда, обратен на демонтирането.
8. Монтирайте малкия лагер с помощта на инструмент B. Vi. 1510А (фиг. 5.71).

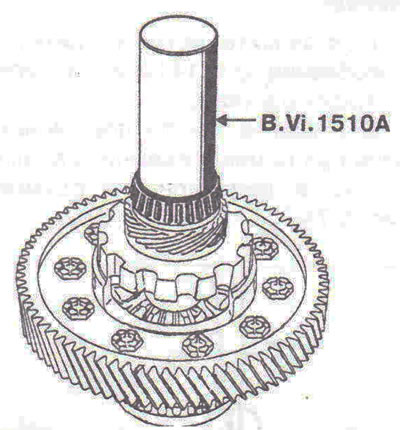

фиг. 5.71. Монтирайте малкия лагер с помощта на инструмента. V. Vi 1510A.
9. Монтирайте големия лагер с помощта на инструмент B. Vi. 15101 (фиг. 5.72).

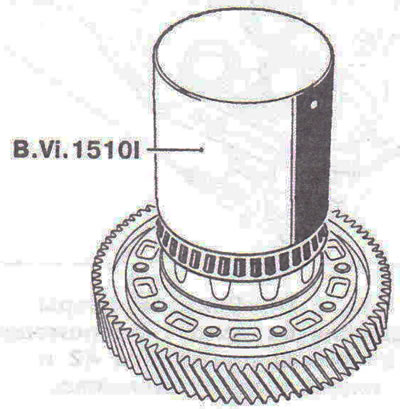

фиг. 5.72. Монтирайте големия лагер с помощта на инструмент B. Vi. 15101.
