Замена топливного фильтра (бензиновые двигатели)

Снятие

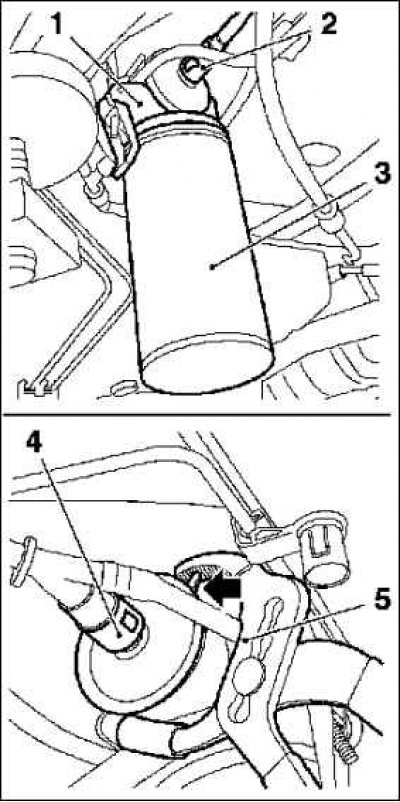

Снимите щиток воздуховода с днища кузова В.

Освободите топливный фильтр в держателе.

Снимите болт 1.

Примечание. На рисунках показан модельный вариант «Combo» (F06, F25).

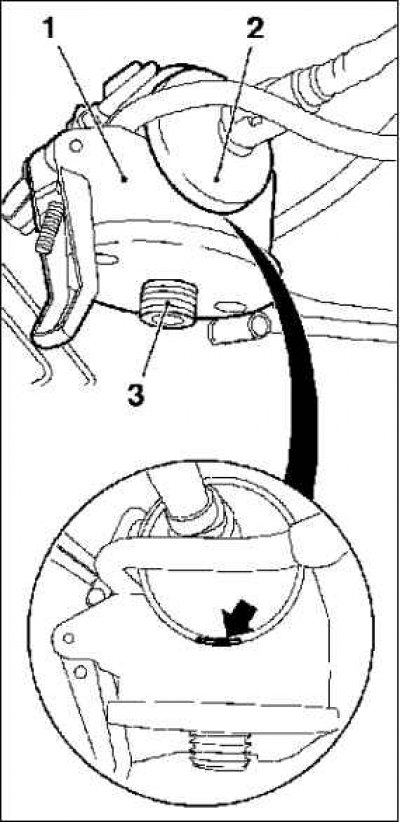

Установите головку специального инструмента 1 на топливный фильтр 2.

Резьбовой штуцер 3 указывает вниз.

Нажмите всей поверхностью резинового уплотнения (стрелка) на корпус топливного фильтра.

Отрегулируйте соответствующим образом стяжку.

Затяните ее зажимной скобой.



Установите сосуд для сбора топлива 3 на головку специального инструмента 1.

Внимание! Топливный фильтр находится под давлением. Проверьте специальный инструмент на прочность посадки.

Закрепите сосуд для сбора топлива на резьбовой патрубок и довернуть.

Примечание. Встроенное сверло просверливает корпус топливного фильтра. Вытекающее топливо стекает в приемный сосуд.

Продуйте топливный фильтр.

Внимание! Соблюдайте заданную последовательность.

При помощи клещей 5, прилагаемых к специальному инструменту, проделайте как можно более широкое отверстие наверху (стрелка).

Снимите с топливного фильтра и закупорите 2 топливопровода (2, 4).

Внимание! Снимите топливопроводы только тогда, когда топливо больше не выпускается из топливного фильтра.

Демонтируйте при помощи приспособления KM-796-A с быстроразъемного соединения.

Закупорите топливопровод с помощью приспособления KM-807.



Когда топливный фильтр опорожнится, снимите специальный инструмент.

Снимите приемный сосуд.

Снимите головку специального инструмента – ослабьте натяжной хомут.

Снимите топливный фильтр.

Установка

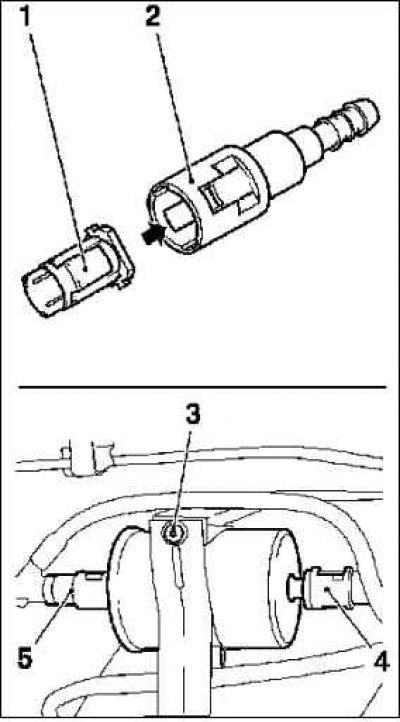

Вставьте 2 новых соединительных зажима 1 во втулку быстродействующего затвора топливопровода 2.

Вставьте новый топливный фильтр.

Вставьте спереди в держатель.

Примечание. Соблюдайте пропускное направление.

Подключите 2 топливопровода (4, 5) к топливному фильтру.


Снимитеспециальное приспособление KM-807.

Подсоедините 2 топливопровода с помощью быстродействующего затвора к топливному фильтру.

Проведите испытание на растяжение.

Примечание. Убедитесь, что быстродействующие затворы правильно зафиксировались.

Закрепите топливный фильтр в держателе.

Установите болт 3 и затяните его моментом 4 Н·м.



Установите щиток воздуховода на днище кузова.

Для модельного варианта «ECO»

При работающем двигателе проверьте 2 быстродействующих затвора топливопровода в топливном фильтре на герметичность.
