Pumpa za ulje

Povlačenje

1. Ispraznite motorno ulje i uklonite filter ulja.

2. Uklonite zupčasti remen.

3. Uklonite stražnji poklopac razvodnog remena.

4. Skinite korito ulja i cijev za sakupljanje ulja.

5. Odvojite žicu od prekidača tlaka ulja.

6. Odvijte vijke i uklonite pumpu za ulje.

Pregrada

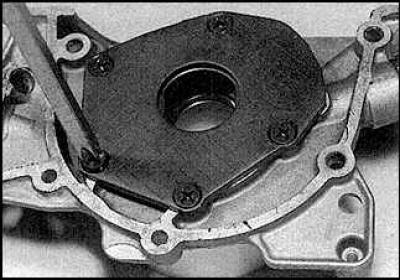

1. Uklonite vijke i uklonite poklopac pumpe za ulje.

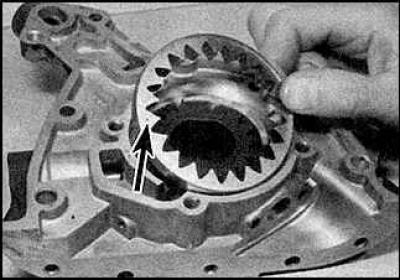

2. Označite ispravan položaj ugradnje zupčanika pumpe.



3. Izvadite zupčanike (strijela).

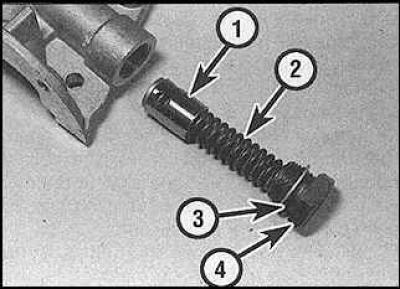

4. Odvijte čep (4) ventil za smanjenje tlaka i uklonite oprugu i klip (1) (2 - opruga, 3 - brtvena podloška).


5. Temeljito očistite sve dijelove pumpe za ulje i provjerite ima li na njima znakova istrošenosti i oštećenja. Ako su zupčanici ili kućište pumpe oštećeni, pumpu je potrebno zamijeniti.

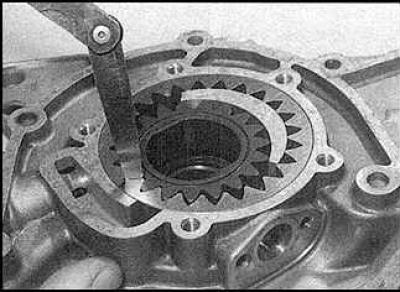

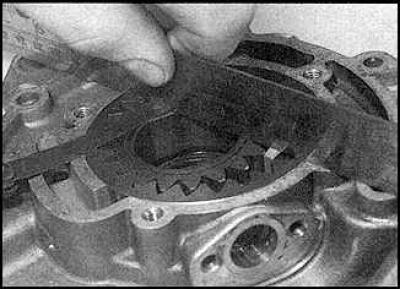

6. Izmjerite razmak između zuba zupčanika (crtež na lijevoj strani) te razmak između ravnine pumpe i ravnine zupčanika (crtež na desnoj strani). Ako je potrebno, pumpa se mora zamijeniti.

7. Sastavite pumpu obrnutim redoslijedom.

Montaža

1. Uklonite staru brtvu radilice i postavite novu.


2. Ugradite novu brtvu na blok cilindra.

3. Ugradite pumpu, umetnite i zategnite vijke.

4. Ugradite preostale dijelove.
