Povlačenje

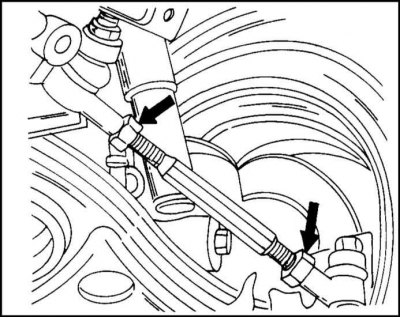

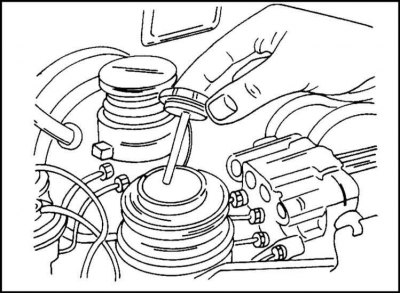

1. Otpustite sigurnosne matice na vanjskim stranama spone. Matica s lijevim navojem je označena "L". Položaj matica prikazan je na slici.
2. Odvojite vanjsku sponu od poluge upravljača i srednje poluge i uklonite sponu.
3. Nakon brojanja broja okretaja, odvrnite vrhove s poluge upravljača. Zapišite broj okreta koje dobijete.
4. Odvojite sponu od dvonošca i poluge klatna i uklonite sponu.
Montaža
Vanjski nacrti upravljača i vrhovi se uspostavljaju redom, povratak na uklanjanje. Pritom imajte na umu sljedeće:
1. Pričvrstite srednju kariku na upravljačku ruku i zakretnu ruku. Matica za pričvršćivanje poluge klatna zategnuta je momentom od 60 Nm, matica za pričvršćivanje dvonošca momentom od 110 Nm. Pričvrstite obje matice.

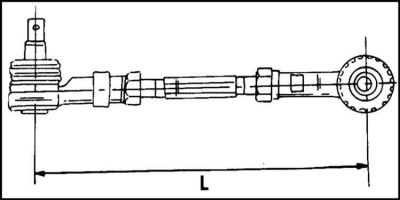

2. Zavrnite krajeve spona na broj okretaja zabilježen tijekom uklanjanja i izmjerite spone kao što je prikazano na slici.
3. Spojite spojne šipke s lijevim navojem na srednju kariku i zategnite matice.
4. Pričvrstite dvonožac zakretnim momentom od 110 Nm.
5. Zategnite sigurnosne matice spone na 120 Nm.
6. Na kraju provjerite poravnanje kotača i prilagodite ga ako je potrebno.
