Zamjena ventilatora za hlađenje

DOHC motor

Dijelovi koje treba ukloniti prikazani su na sl. stavak 5 (Demontaža i montaža radijatora).

1. Odspojite utičnicu motora.

2. Uklonite hladnjak kako je opisano u odgovarajućem odjeljku.



3. Otpustite pričvrsne vijke hladnjaka (ilustracije).

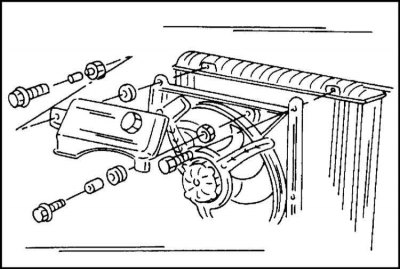

4. Otpustite matice (1), prikazano na slici i uklonite kućište ventilatora.

5. Uklonite osigurač na osovini motora. Uklonite sklop krila.

Ventilator se postavlja obrnutim redoslijedom od uklanjanja. Rotor je pričvršćen na osovinu motora pomoću sigurnosnog prstena.

Nakon ugradnje hladnjaka i punjenja sustava tekućinom, pokrenite motor i provjerite rad ventilatora.

Motor 2.0 l OHC do kraja izdanja 1996 (uključujući viskoznu spojku)

Kod ovog motora, ventilator za hlađenje se uklanja zajedno s viskoznom spojkom.


1. Odvojite kabel za uzemljenje od akumulatora.

2. Uklonite klinasti remen kako je opisano u odgovarajućem odjeljku.

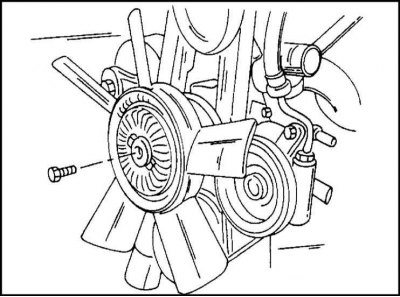

3. Skinite središnji vijak s ventilatora. Vijak je prikazan na slici, ima lijevi navoj. Prilikom otpuštanja vijka, rotor se mora spriječiti da se okrene.

4. Uklonite viskoznu spojku i remenicu.

Ventilator se postavlja obrnutim redoslijedom od uklanjanja. Moment zatezanja vijaka 26 Nm (lijevi konac!).

Motor 2,4 l (uključujući viskoznu spojku)

Kod ovog motora, ventilator za hlađenje se uklanja zajedno s viskoznom spojkom.

1. Odvojite kabel za uzemljenje od akumulatora.

2. Uklonite klinasti remen kako je opisano u odgovarajućem odjeljku.



3. Skinite središnji vijak s ventilatora. Vijak je prikazan na slici, ima lijevi navoj.


4. Uklonite viskoznu spojku i remenicu.

Ventilator se postavlja obrnutim redoslijedom od uklanjanja. Moment zatezanja vijaka 26 Nm (lijevi konac!).

2.0L OHC motor iz 1997

Kod ovog motora se odvrću vijci i skida cijeli okvir ventilatora s unutarnje strane hladnjaka. Zatim se uklanja ventilator.

1. Odvojite kabel za uzemljenje od akumulatora i odvojite utičnicu na motoru ventilatora.

2. Uklonite ventilator kao što je već opisano.

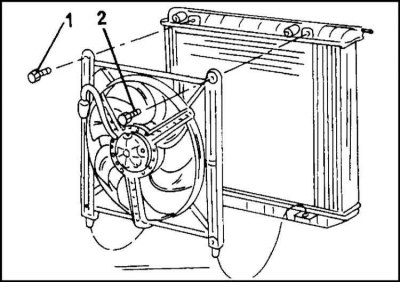

3. Odvrnite vijke (1) i (2) s unutarnje strane radijatora (ilustracije) i uklonite cijelo kućište ventilatora s donjih nosača.

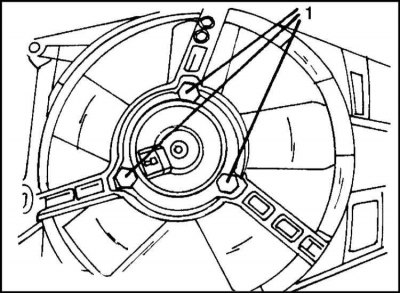

4. Otpustite tri matice s unutarnje strane motora (vidi ilustr.) i uklonite kućište.

5. Uklonite pričvrsni prsten s osovine motora ventilatora pomoću odvijača i rastavite sklop.

Ventilator se montira obrnutim redoslijedom od rastavljanja.
