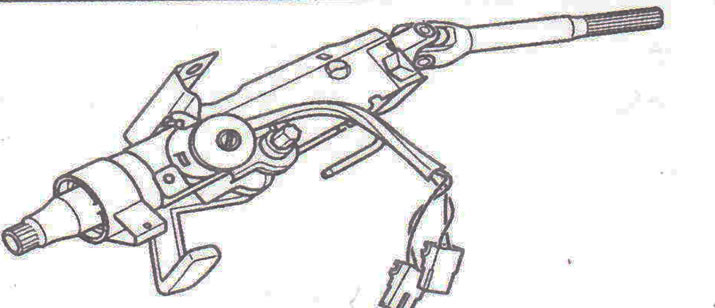

Sl. 7.6. Stup upravljača.
Uklanjanje
1. Odspojite bateriju.
2. Skinite poklopac ispod kola upravljača (sl. 7.7).

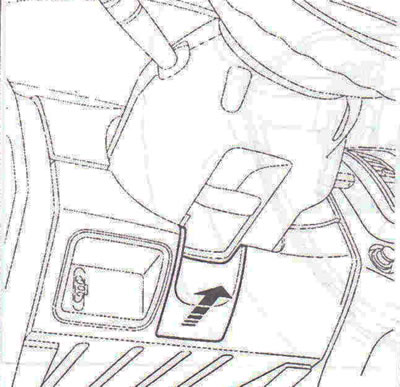

Sl. 7.7. Uklonite poklopac ispod kola upravljača.

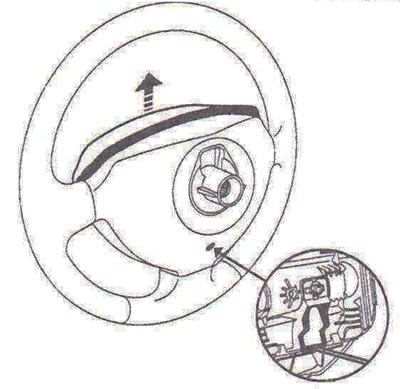

3. Uklonite zračni jastuk upravljača (sl. 7.8).
Sl. 7.8. Uklonite zračni jastuk upravljača.
4. Odvojite konektor ožičenja zračnog jastuka i konektor ožičenja sirene.
5. Odvijte vijak za pričvršćivanje kola upravljača i uklonite ga.

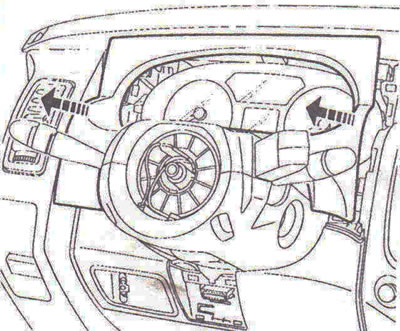

6. Skinite vizir ploče s instrumentima (sl. 7.9).
Sl. 7.9. Uklonite vizir ploče s instrumentima.

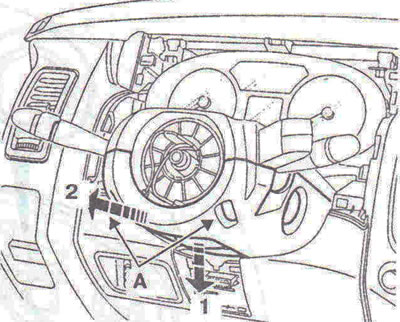

7. Odvijte dva vijka A koji pričvršćuju poklopce stupa upravljača (sl. 7.10).
Sl. 7.10. Odvijte dva vijka A koji pričvršćuju poklopce stupa upravljača.
8. Otključajte regulator visine stupa upravljača.
9. Uklonite gornje kućište stupa upravljača, zatim donje kućište stupa upravljača, klizeći kućišta u smjerovima označenim strelicama 1 i 2 (sl. 7.10).

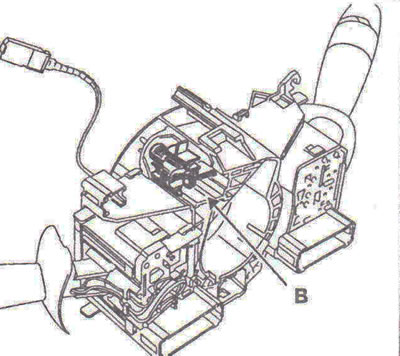

10. Odvojite konektore ožičenja od kontaktne zavojnice (sl. 7.11). Pritisnite zatik za postavljanje kontaktnog kalema kako biste pristupili vijku B i odvrnite ga. Zatim uklonite sklop kontaktne zavojnice.
Sl. 7.11. Odvojite konektore ožičenja od kontaktne zavojnice.

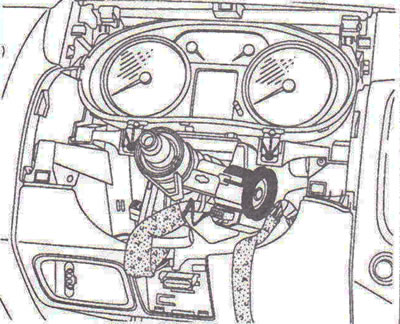

11. Isključite i uklonite prihvatni prsten (sl. 7.12).
Sl. 7.12. Isključite i uklonite prihvatni prsten.
12. Odvojite konektore ožičenja D prekidača paljenja (sl. 7.13). Odvijte dva vijka E koji pričvršćuju stup upravljača.

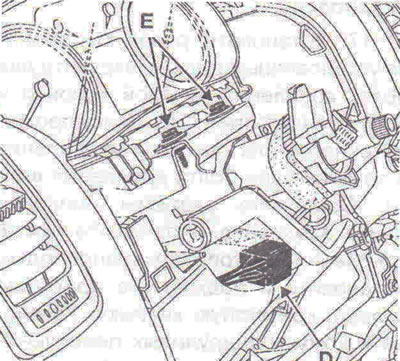

Sl. 7.13. Odvojite konektore ožičenja prekidača paljenja D. Odvijte dva vijka E koji pričvršćuju stup upravljača.
13. Uklonite pričvršćivače kabelskog svežnja.

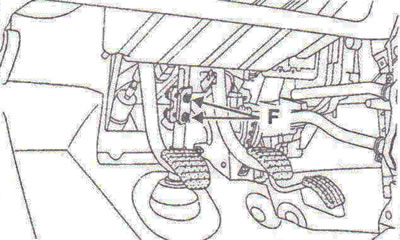

14. Odvijte dva vijka F koji pričvršćuju vilicu srednje osovine upravljača (sl. 7.14).
Sl. 7.14. Odvijte dva vijka F koji pričvršćuju vilicu srednjeg vratila upravljača.
15. Gurnite vilicu srednjeg vratila upravljača prema dolje.
16. Podignite stup upravljača kako biste oslobodili izbočinu G (sl. 7.15). Uklonite stup upravljača tako da ga prvo podignete u smjeru strelice H, zatim ga izvučete u smjeru strelice K.

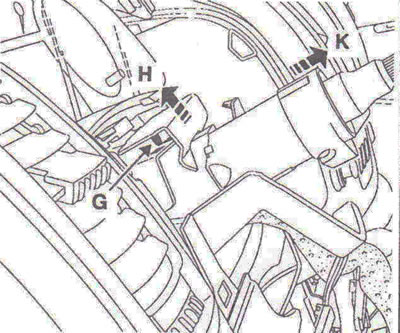

Sl. 7.15. Podignite stup upravljača kako biste oslobodili izbočinu G. Uklonite stup upravljača tako da ga prvo podignete u smjeru strelice H, zatim ga izvučete u smjeru strelice K.
Montaža
17. Postavite stup upravljača na montažnu izbočinu, zavrnite dva vijka za pričvršćivanje stupa upravljača i zategnite ih. Ugradite vilicu srednjeg vratila upravljača i zategnite dva vijka za pričvršćivanje vilice. Spojite konektore ožičenja prekidača paljenja. Ugradite nove pričvršćivače kabelskog svežnja. Ugradite i spojite prihvatni prsten i kontaktni svitak. Ugradite poklopce prekidača na stupu upravljača, vizir ploče s instrumentima i kolo upravljača.
18. Zatim se instalacija provodi obrnutim redoslijedom od uklanjanja.

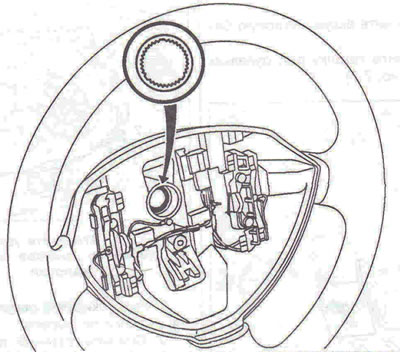

Pažnja! Nazubljeni dio glavčine upravljača ima utore za montažu kako bi se spriječilo pogrešno spajanje (sl. 7.16). Upravljač treba slobodno pristajati na klinove stupa upravljača.
Sl. 7.16. Nazubljeni dio glavčine upravljača ima utore za montažu kako bi se spriječilo pogrešno spajanje. Upravljač treba slobodno pristajati na klinove stupa upravljača.
