Uklanjanje
1. Postavite automobil na dizalo
2. Uklonite tepih ispod lijevog sjedala i poklopac baterije 1 (sl. 2.86).
3. Odspojite bateriju.
4. Uklonite karter motora, pomoćni pogonski remen, remenicu i odvrnite dva vijka koji pričvršćuju zaštitno kućište spremnika goriva.

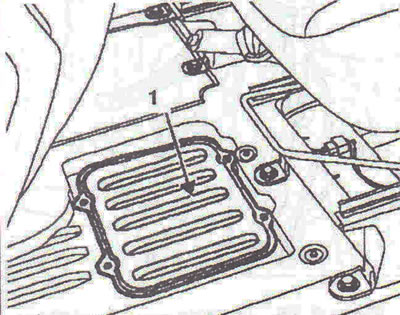

Sl. 2.86. Uklonite tepih ispod lijevog sjedala i poklopac baterije 1.
5.Ugradite stezaljku Mot. 453-01 za niskotlačnu cijev hidrauličkog pogona upravljača.
6. Odvojite niskotlačnu cijev hidrauličkog upravljača pomoću alata Mot. 1448, visokotlačna cijev hidrauličkog upravljanja, senzor pritiska.
7. Odvijte dva gornja pričvrsna vijka hladnjaka.
8. Odvojite konektore električnog ožičenja od generatora.
9. Odvijte vijke koji pričvršćuju generator i uklonite ga (sl. 2.87).
Montaža
10. Instalacija se provodi obrnutim redoslijedom od uklanjanja. Za pravilno postavljanje generatora, stisnite prstenove 1 (sl. 2.88).
11. Zategnite pričvrsne vijke generatora (25 Nm), vijci za pričvršćivanje remenice (21 Nm), pričvrsni vijci zaštitnog poklopca razvodnika goriva (25 Nm).

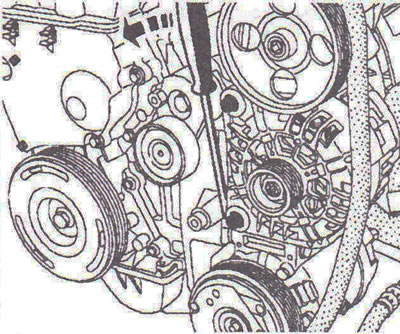

Sl. 2.87. Odvijte pričvrsne vijke generatora i uklonite ga.

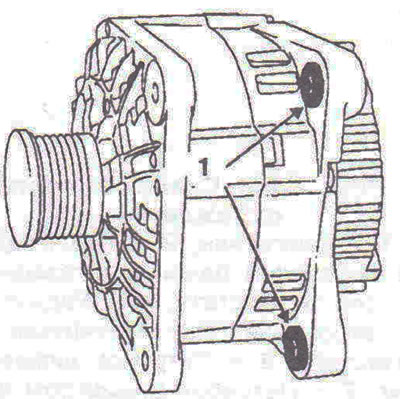

Sl. 2.88. Za pravilnu ugradnju generatora, stisnite prstenove 1.
