Visszavonás
1. Távolítsa el a lendkereket vagy a hajtólemezt a főtengelyről (lásd a vonatkozó fejezetet).
2. Távolítsa el az olajteknőt (lásd a vonatkozó fejezetet).

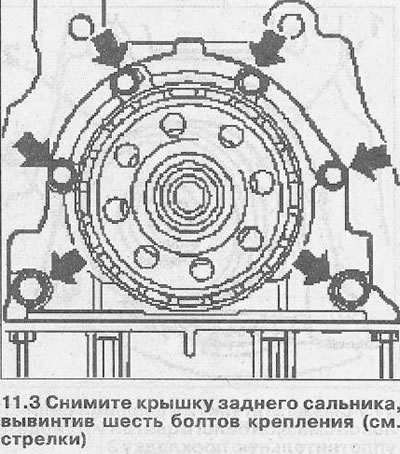

3. Távolítsa el a hátsó olajtömítés fedelét a hat rögzítőcsavar kicsavarásával (lásd a nyilakat az ábrán).

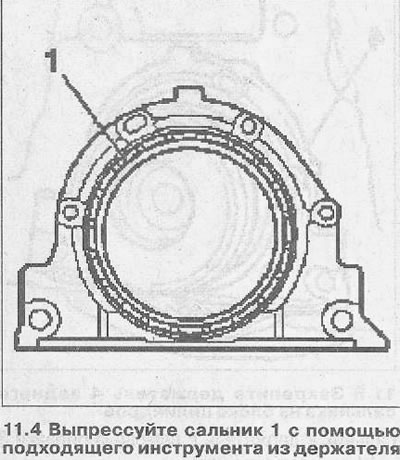

4. Egy megfelelő szerszámmal nyomja ki a tömszelencét 1 a tartóból, ügyelve arra, hogy ne sértse meg a tartó tömítőfelületeit (lásd az illusztrációt).
5. Tisztítsa meg a tömítőfelületeket, és távolítsa el róluk a maradék tömítést.

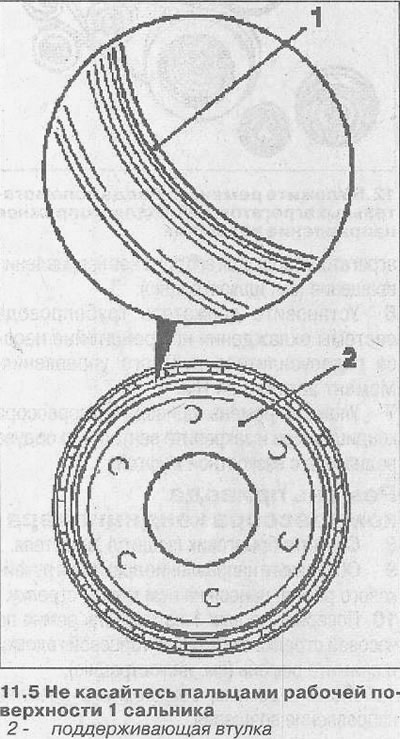

Figyelem! A hátsó olajtömítés munkafelülete 1 nagyon érzékeny, ezért ne tartsa az ujjaival a tömítést ezen a felületen (lásd az illusztrációt).
Telepítés

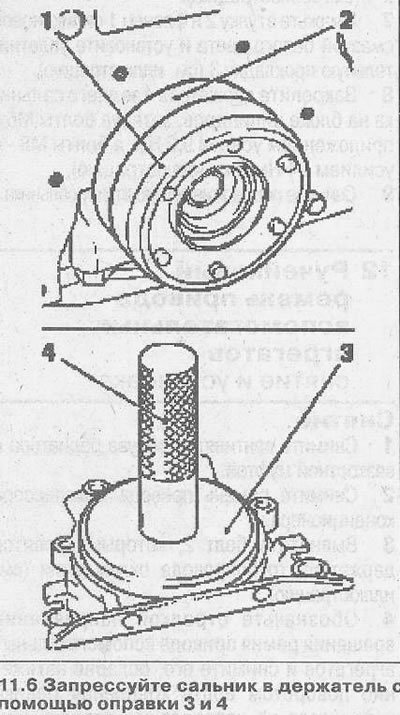

6. Szerelje be az olajtömítést a tartóba, helyezze fel a tartóhüvelyt 1 és rögzítse a főtengelyre 2, majd nyomja be a tömítést a tartóba a 3 és 4 tüskével (lásd az illusztrációt).

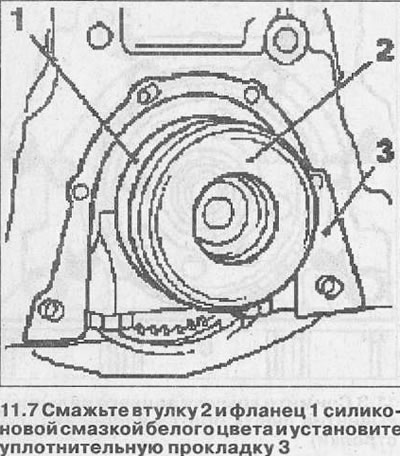

7. Kenje meg a 2. perselyt és az 1. karimát fehér szilikonzsírral, és helyezze be a 3. tömítést (lásd az illusztrációt).

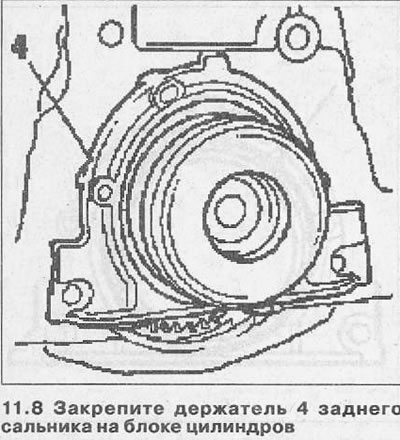

8. Rögzítse a hátsó olajtömítés tartóját 4 a hengerblokkon az M6 csavarok 9,9 Nm, az M8 csavarok 24 Nm erővel történő meghúzásával (lásd az illusztrációt).
9. Távolítsa el a tömszelence rögzítőjét.
