Замена вакуумного усилителя тормозов

1. При выключенном двигателе несколько раз нажать на педаль тормоза, пока она не станет жесткой, для расхода запаса разрежения в вакуумном усилителе.

2. Потянуть педаль тормоза вверх, чтобы отцепить от тормозного рычага.

3. При помощи шприца удалить тормозную жидкость из расширительного бачка.

4. Отсоединить электрический разъем датчика уровня тормозной жидкости.

5. Снять главный тормозной цилиндр.

6. Снять клапан-модулятор.

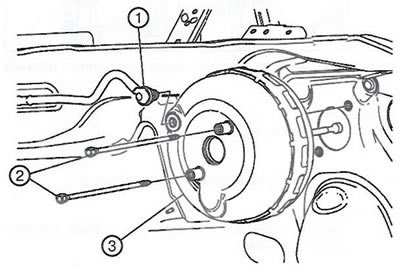

7. Отсоединить обратный клапан (1) вакуумного усилителя тормозов.

Примечание. Если необходимо, для облегчения установки обратного клапана можно использовать небольшое количество денатурата, нанесенного на втулку вакуумного усилителя. Не использовать мыльный раствор.

8. Отвернуть два болта (2) крепления вакуумного усилителя тормозов.

Примечание. Момент затяжки: 19 Нм.

9. Снять вакуумный усилитель тормозов (3).

10. Установка производится в порядке, обратном снятию.

Примечание.

• Если оборудовано, откалибровать датчик положения педали тормоза.
• Установить новую защелку на рычаг педали тормоза.
