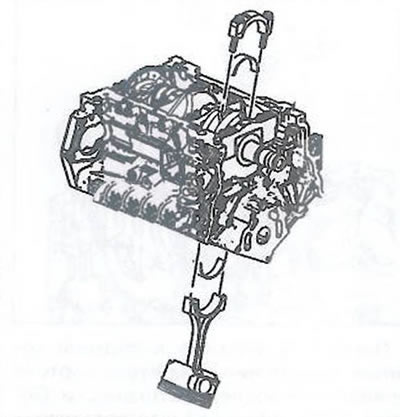

Снятие поршней с шатунами

1. Снять головки блока цилиндров.

2. Снять масляный поддон двигателя.

3. Провернуть коленчатый вал таким образом, чтобы получить наиболее удобный доступ к необходимым шатунным болтам.

4. Отвернуть шатунные болты и снять шатунную крышку с нижним шатунным вкладышем.

Примечание.

• Пометить шатунные крышки для правильной установки в последующем.
• Поверхности разъема шатунов и шатунных крышек имеют уникальную форму для установки в единственное возможное положение, поэтому не допускается падение шатунов и шатунных крышек. Не обрабатывать поверхности разъема.

5. Удалить возможный нагар с поверхности верхней части цилиндра.

6. Вытолкнуть поршень с шатуном из цилиндра через верх.

7. Аналогичным образом извлечь поршни с шатунами из остальных цилиндров.

Внимание. Соблюдать осторожность, чтобы не повредить поверхность зеркала цилиндров, поршневые кольца и поверхности поршней.
