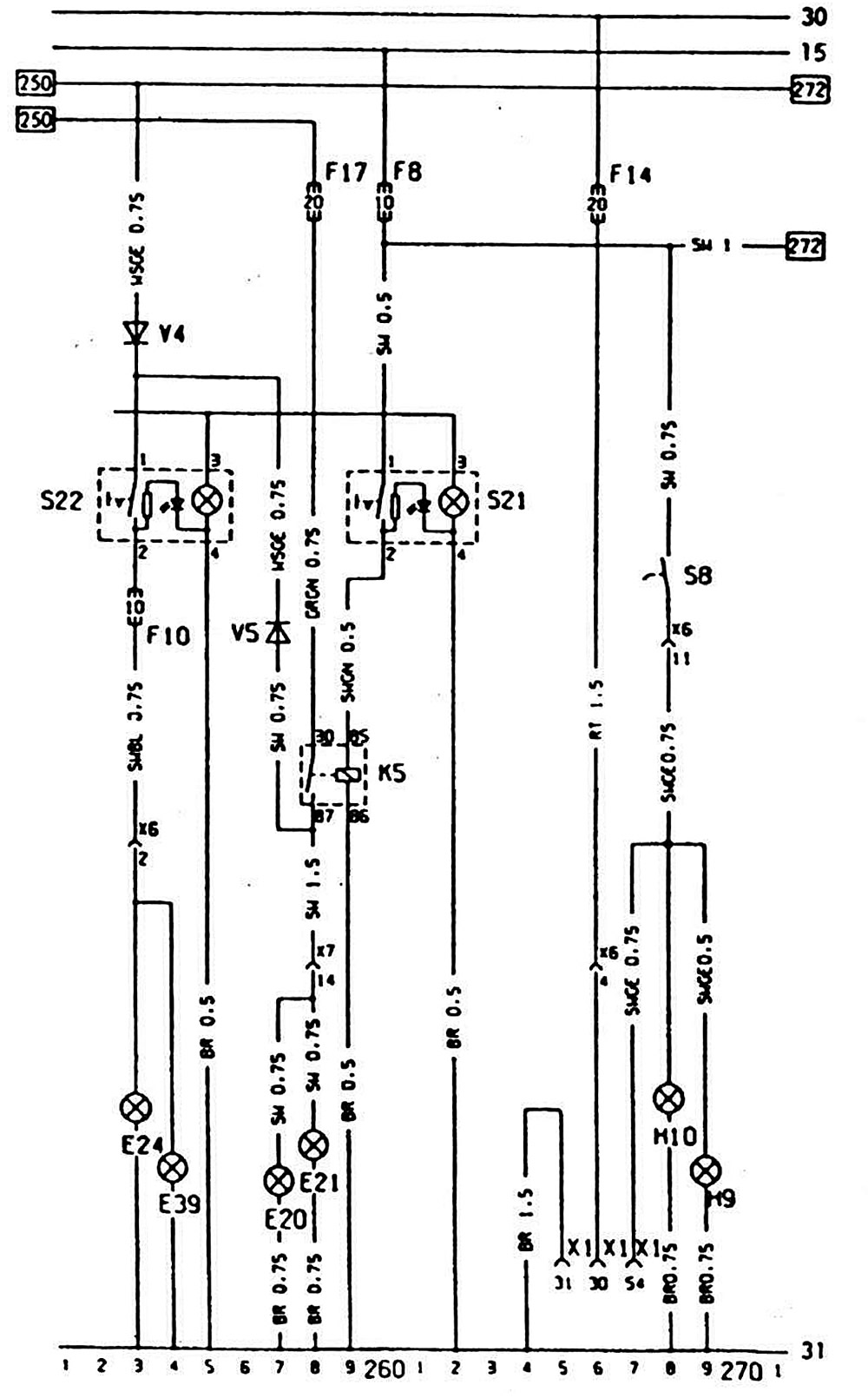

Открыть большую картинку в новой вкладке →
| Обозначение на схеме | Наименование | Позиция на схеме |
| Е20 | Левая противотуманная фара | 257 |
| Е21 | Правая противотуманная фара | 258 |
| Е24 | Лампа противотуманного света в заднем фонаре | 253 |
| Е39 | Лампа противотуманного света в заднем фонаре | 254 |
| F8 | Предохранители в монтажном блоке | 260 |
| F10 | Предохранители в монтажном блоке | 153 |
| F14 | Предохранители в монтажном блоке | 266 |
| F17 | Предохранители в монтажном блоке | 258 |
| Н9 | Лампа стоп-сигнала в левом заднем фонаре | 269 |
| Н10 | Лампа стоп-сигнала в правом заднем фонаре | 268 |
| К5 | Реле включения противотуманных фар | 259 |
| S8 | Выключатель стоп-сигнала | 268 |
| S21 | Переключатель противотуманных фар | 262 |
| S22 | Выключатель заднего противотуманного света | 253 |
| V4 | Диод включения заднего противотуманного света (клемма «56») | 253 |
| V5 | Диод включения заднего противотуманного света (клемма «58») | 257 |
| Х1 | Штепсельный разъем прицепа | |
| Х6 | Разъем пучка проводов к задней части автомобиля | |
| Х7 | Разъем пучка проводов к передней части автомобиля |
