Тяга переключения передач — снятие и установка

Снятие

Рычаг переключения передач

1. Затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки.

2. Снимите скобы, крепящие защитную крышку к днищу автомобиля, затем сместите крышку вперед, чтобы получить доступ к основанию рычага переключения передач (см. иллюстрации 3.3 и 3.3а).

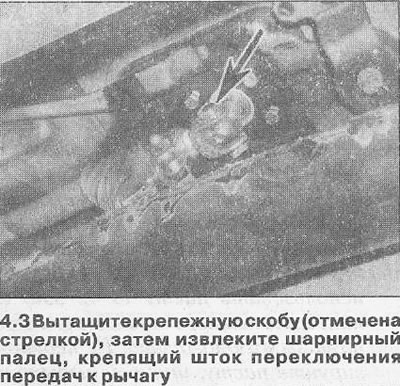

3. Вытащите крепежную скобу и извлеките из обращенного к рычагу конца штока переключения передач шарнирный палец (см. иллюстрацию). Отделите шток от основания рычага, следя за тем, чтобы не потерять шарнирные втулки.



4. Ослабьте и снимите четыре болта, крепящие сборку рычага к полу.

5. Работая в салоне, открепите защитный чехол рычага от центрального пульта и отогните его по рычагу.

6. Открепите резиновый чехол от монтажной пластины и снимите сборку рычага с автомобиля. Не потеряйте крепежные пластины. Удалите уплотнительную шайбу, которая установлена между креплением рычага и полом.

7. Проверьте сборку рычага на наличие повреждений и признаков износа и замените поврежденные компоненты по мере необходимости.

Шток переключения передач

8. Выполните действия, описанные в пунктах 1 - 3.

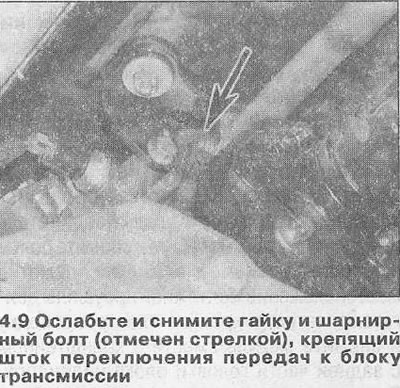

9. Ослабьте и снимите гайку и болт, крепящий передний конец штока переключения передач к соединителю валика поводка трансмиссии и снимите шток из-под автомобиля (см. иллюстрацию). Удалите с соединителя распорную прокладку и осмотрите шарнирные втулки на наличие признаков износа.

Установка

Рычаг переключения передач

10. Смажьте шаровую опору и втулки рычага переключения передач, а также крепежные пластины универсальной смазкой (Opel рекомендует использовать состав 19 48 606 или 19 48 608) и установите уплотнительную шайбу на основание крепления.

11. Установите крепежные пластины каждую на прежнее место, затем установите сборку рычага. Убедитесь, что установочные выступы рычага расположены правильно (больший выступ должен быть в задней части), затем установите болты крепления и зажмите их усилием затяжки, регламентированным Спецификациями.

12. Выровняйте шток переключения передач с рычагом, затем вставьте шарнирный палец и прикрепите его скобой. Убедитесь, что защитная крышка правильно помещена на основании рычага и прикрепите ее скобами.

13. Установите резиновый чехол рычага на крепление и прикрепите чехол скобами к центральному пульту.

Шток переключения передач

14. Производите установку в обратном порядке, смазав шарнирные болты универсальной смазкой.
