2. Odłącz i zsuń wodoodporną plastikową osłonę.
3. Całkowicie podnieś okno.
4. Odkręcić i wyjąć wkręty mocujące prowadnicę szyby (patrz rysunek 11.20).
Rysunek 11.20. Śruby prowadzące szyby drzwi przednich: X - śruby w modelach dwudrzwiowych; Y - śruby w modelach czterodrzwiowych i hatchbackach
5. Zdejmij gumową uszczelkę, a następnie wyjmij prowadnice przez otwory w wewnętrznym panelu drzwi (patrz rysunek 11.21).

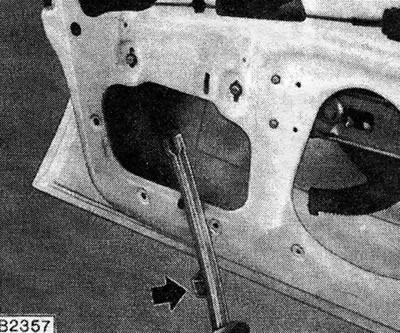

Rysunek 11.21. Demontaż prowadnicy szyby: Strzałka wskazuje położenie śruby

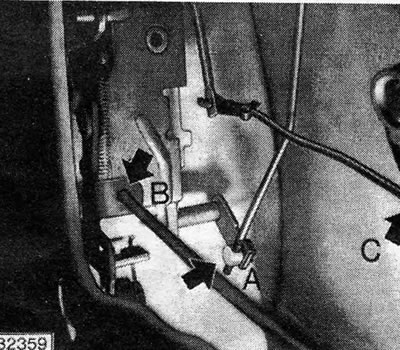

Rysunek 11.22. Dźwignie sterujące zamkiem drzwi przednich: A - drążek klamki zewnętrznej; B - drążek klamki wewnętrznej pilota; C - Dźwignia łącząca cylinder zamka

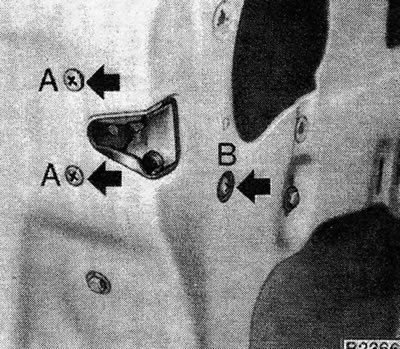

Rysunek 11.23. Śruby mocujące zamek drzwi przednich: A - śruba z podkładką zabezpieczającą; B - śruba ze zwykłą podkładką
6. Odłącz dźwignie od zamka zwalniając ich zaciski.
7. Przy krawędzi drzwi odkręcić śruby mocujące zamek i zdjąć go z drzwi.
8. Klamkę pilota zdalnego sterowania można wyjąć ze szczeliny, przesuwając ją w kierunku przodu pojazdu (patrz zdjęcie 16.8).

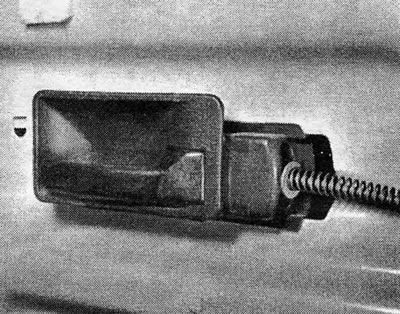

Zdjęcie 16.8 Konstrukcja klamki z pilotem do drzwi
9. Ponowną instalację przeprowadzamy wykonując powyższe kroki w odwrotnej kolejności.
