Usuwanie
1. Ustawić pojazd na podnośniku dwukolumnowym.
2. Odłącz akumulator.
3. Zdemontuj klapkę dostępową do szyjki wlewu paliwa (rys. 3,74).

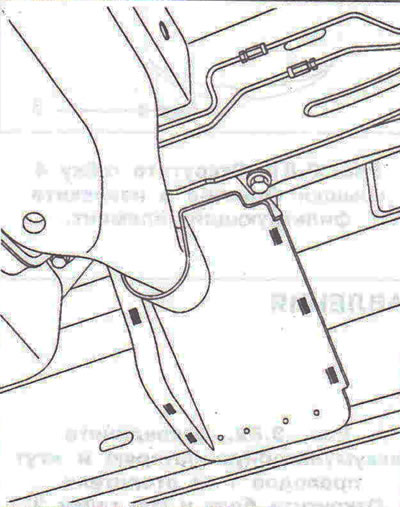

Rys. 3,74. Zdemontuj klapkę dostępową do szyjki wlewu zbiornika paliwa.
4. Odłączyć przewód przeciwciśnieniowy 1 i przewód wlewowy zbiornika paliwa 2 (rys. 3,75).

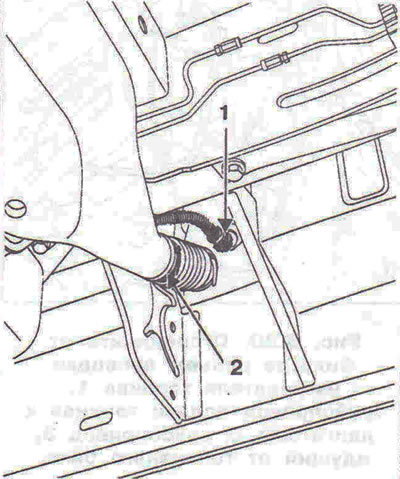

Rys. 3,75. Odłączyć przewód przeciwciśnieniowy 1 i przewód wlewowy zbiornika paliwa 2.
5. Umieść podnośnik hydrauliczny pod zbiornikiem paliwa, aby go podeprzeć.
6. Odkręcić śruby 3 mocujące zbiornik paliwa (rys. 3,76).
7. Opuść nieco zbiornik paliwa, aby uzyskać dostęp do przewodów paliwowych i wiązki przewodów.
8. Odłącz złącze 4 przewodów pompy, przewód spustowy paliwa 5 i przewód wylotowy paliwa 6 (rys. 3,77).

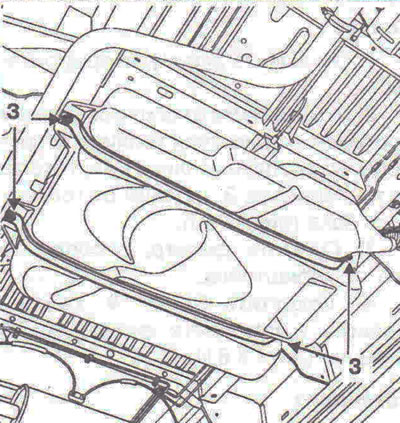

Rys. 3,76. Odkręcić śruby 3 mocujące zbiornik paliwa.

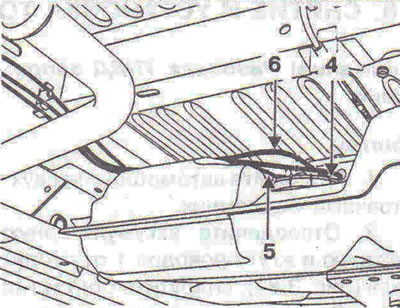

Rys. 3,77. Odłącz złącze 4 przewodów pompy, przewód spustowy paliwa 5 i przewód wylotowy paliwa 6.
9. Wyjmij zbiornik paliwa i w razie potrzeby spuść paliwo.
10. Odkręcić nakrętkę mocującą pompę 7 za pomocą przyrządu Mot. 1397 (rys. 3,78).

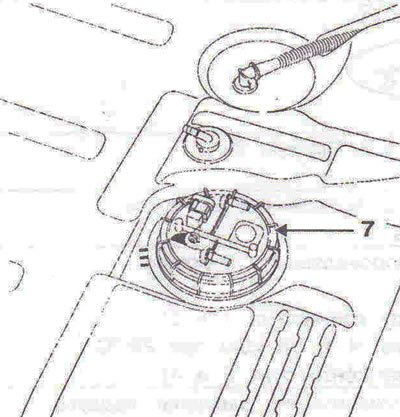

Rys. 3,78. Odkręcić nakrętkę mocującą pompę 7 za pomocą przyrządu Mot. 1397.
11. Poczekaj, aż paliwo z czujnika całkowicie spłynie, a następnie wyjmij zespół «pompa paliwa i czujnik poziomu» zmontowane. Nie uszkodzić pływaka.
Notatka. Jeżeli pomiędzy demontażem a montażem urządzenia «pompa paliwa i czujnik poziomu» Montaż powinien zająć kilka godzin. Dokręć nakrętkę na zbiorniku, aby zapobiec jego odkształceniu.
Instalacja
12. Wymień O-ring.
13. Zamontuj ponownie zespół pompy paliwa i czujnika poziomu paliwa w zbiorniku, umieszczając wskazówkę czujnika 8 naprzeciwko trzech znaków 9 na zbiorniku (rys. 3,79). Załóż nakrętkę i dokręć ją momentem 60 Nm. Po dokręceniu upewnij się, że wskaźnik 8 zespołu pompy paliwa i czujnika poziomu znajduje się naprzeciwko znaków 9 na zbiorniku paliwa.

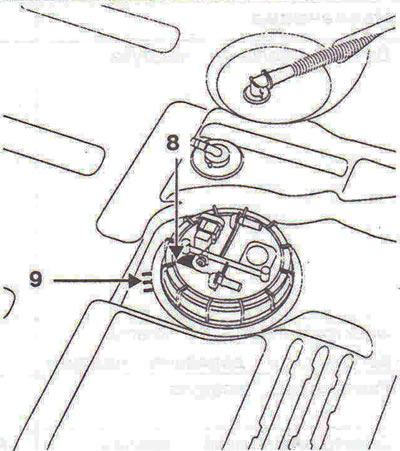

Rys. 3,79. Zamontuj ponownie zespół pompy paliwa i czujnika poziomu paliwa w zbiorniku, umieszczając wskazówkę czujnika 8 naprzeciwko trzech znaków 9 na zbiorniku.
14. Następnie montaż odbywa się w odwrotnej kolejności do demontażu.
