9.1. Górna część kolektora dolotowego
Usuwanie
1. Odłącz akumulator zaczynając od kabla ujemnego.
2. Wymontować wtryskiwacze, akumulator wysokiego ciśnienia, zabezpieczenie akumulatora wysokiego ciśnienia.
3. Odłącz złącza przewodów od świec żarowych.
4. Odczepić zabezpieczenie wiązki przewodów 1 (rys. 4,46).

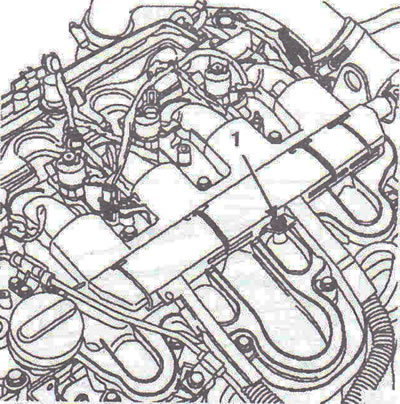

Rys. 4,46. Odczepić zabezpieczenie wiązki przewodów 1.
5. Przesuń wiązkę przewodów na bok.
6. Wymontować rurę recyrkulacji spalin 2 z uszczelkami, wspornik 3 pomiędzy rozdzielaczem powietrza a pompą wspomagania kierownicy (rys. 4,47). Poluzuj obejmę 4 rury łączącej amortyzator/kolektor dolotowy.

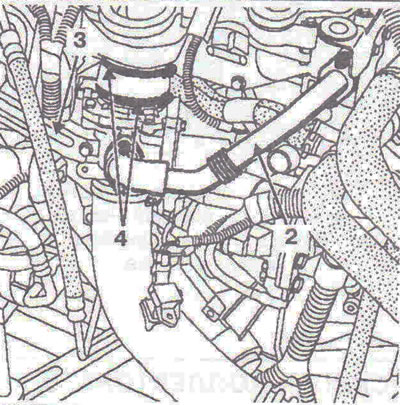

Rys. 4,47. Wymontować rurę recyrkulacji spalin 2 z uszczelkami, wspornik 3 pomiędzy rozdzielaczem powietrza a pompą wspomagania układu kierowniczego.
7. Zainstaluj narzędzie Mot. 1367 podnośnik silnika.
8. Zdejmij wspornik, odkręć śruby mocujące górną część kolektora dolotowego i zdejmij górną część kolektora (rys. 4,48).

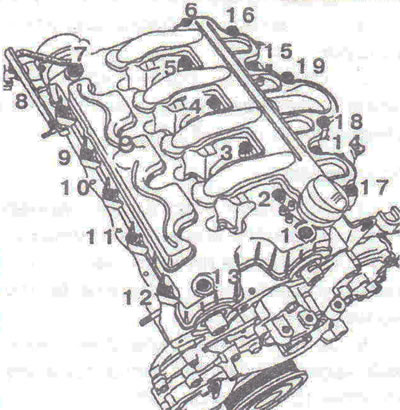

Rys. 4,48. Procedura odkręcania śrub mocujących górną część kolektora dolotowego.
Instalacja
9. Wymienić uszczelki górnego kolektora dolotowego na nowe (rys. 4,49).

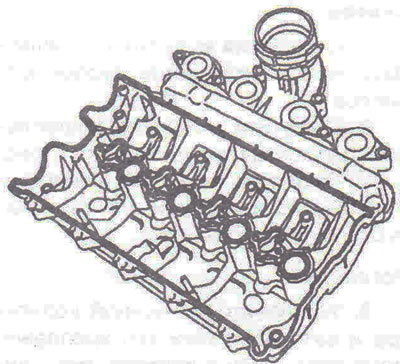

Rys. 4,49. Wymienić uszczelki górnego kolektora dolotowego na nowe.
10. Nałóż Rhodorseal 5661 na powierzchnie montażowe pokryw łożysk wałków rozrządu (rys. 4,50a, ur).

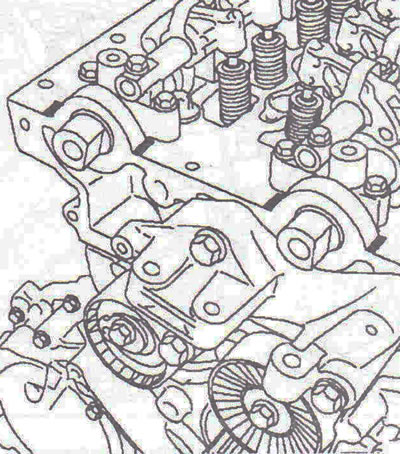

Rys. 4,50a. Strona rozrządu.

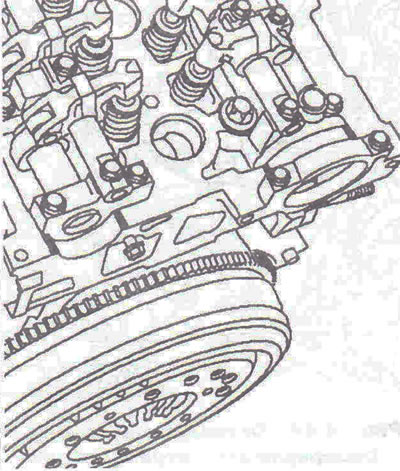

Rys. 4,50b. Strona koła zamachowego.
11. Zamontuj osłonę wahacza/kolektor dolotowy. Dokręcić śruby mocujące górną część kolektora dolotowego momentem 12 Nm w kolejności pokazanej na rysunku 4.51.

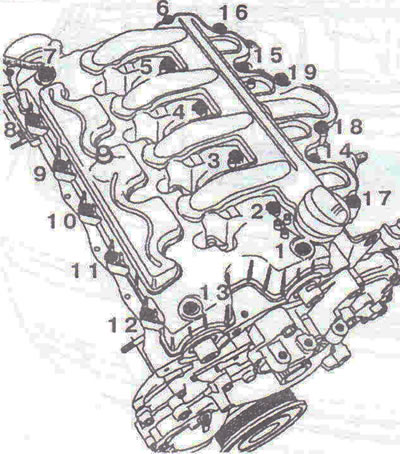

Rys. 4,51. Procedura dokręcania śrub mocujących górną część kolektora dolotowego.
12. Następnie montaż odbywa się w odwrotnej kolejności do demontażu.
9.2. Dolna część kolektora dolotowego
Usuwanie
1. Zdemontuj górną część kolektora dolotowego i rozdzielacza powietrza.
2. Odkręć śruby mocujące dolną część kolektora dolotowego i zdejmij go (rys. 4,52).

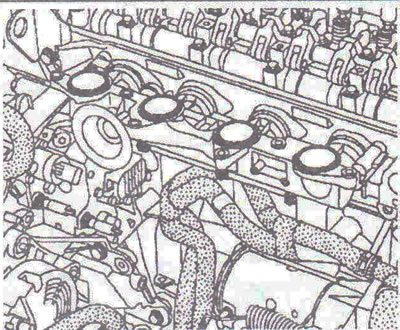

Rys. 4,52. Odkręć śruby mocujące dolną część kolektora dolotowego i wyjmij go.
Instalacja
3. Wymień dolne uszczelki kolektora dolotowego na nowe.
4. Zamontuj dolny kolektor dolotowy i wkręć śruby, ale ich nie dokręcaj.
5. Dokręcić śruby mocujące dolną część kolektora dolotowego momentem 12 Nm (rys. 4,53).

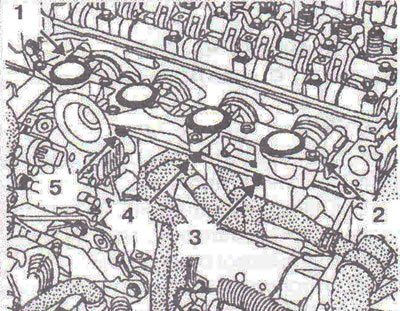

Rys. 4,53. Dokręć dolne śruby kolektora dolotowego.
