1 włącznik światła
2 boczne dysze dmuchawy
3 Przełącznik świateł przeciwmgłowych. Włącznik tylnych świateł przeciwmgłowych
4 Przełącznik świateł mijania i drogowych sygnału świetlnego i skrętu
5 AGD
6 Przełącznik spryskiwacza i wycieraczki przedniej szyby, spryskiwacza reflektorów i spryskiwacza tylnej szyby
7 Grupa przełączników ogrzewania. Przełącznik ogrzewania szkła
8 Przełącznik świateł awaryjnych
9 Środkowe dysze dmuchawy
10 Zegar elektryczny i komputer pokładowy
11 Schowek na rękawiczki
12 Odbiornik radiowy
13 Popielniczka i zapalniczka
14 Półka
15 Pedał przyspieszenia
16 Włączanie zapłonu silnika lub zapłonu wstępnego
17 Pedał hamulca
18 Przycisk klaksonu
19 Pedał sprzęgła
20 Dźwignia regulacji wysokości kierownicy
21 Skrzynka bezpieczników
22 Dźwignia zwalniająca maskę
23 Regulacja zasięgu reflektorów

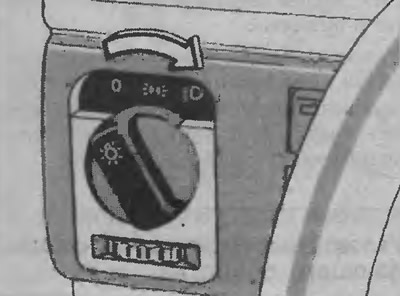

Przełącznik światła
= wyłączone
= światła boczne
= światła mijania i drogowe
-pull = oświetlenie wewnętrzne
i włączają również tylne światła i oświetlenie tablicy rejestracyjnej.
Asymetryczne światła mijania poprawiają widoczność po prawej stronie jezdni.
W krajach o ruchu lewostronnym sektor 15°na soczewkach reflektorów musi być uszczelniony na czarno.

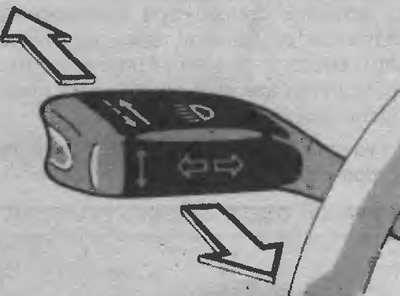

Światło dalekie i bliskie
Popchnij dźwignię do przodu = światła drogowe.
Pchnąć dźwignię w stronę kierownicy = światła mijania.
Po przekroczeniu dopuszczalnej rezystancji włącza się sygnalizacja świetlna.

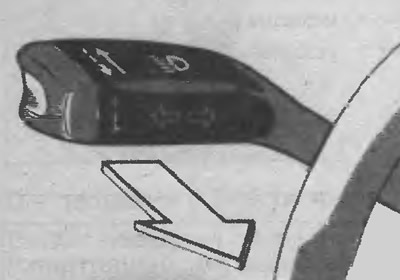

Sygnał świetlny
Dźwignia odrzucania do koła Sygnał świetlny może być zawarty również przy załączonym indeksie skrętu.

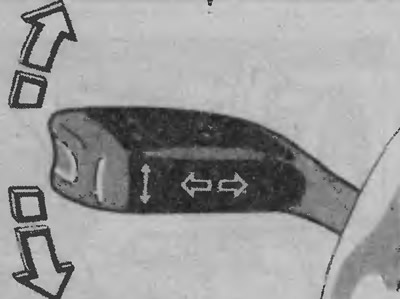

Kierunkowskazy
Przełącznik w stałej pozycji
- w górę = skręt w prawo
- dół = skręt w lewo
Światła postojowe: kluczyk w położeniu blokady kierownicy w położeniu B.
Podczas obracania kierownicy w drugą stronę dźwignia automatycznie wraca do pierwotnego położenia - nie dzieje się tak tylko przy lekkich obrotach kierownicą.
Podczas zmiany pasa ruchu dźwignię należy odchylać tylko do lekkiego oporu. Gdy dźwignia zostanie zwolniona, powróci sama.

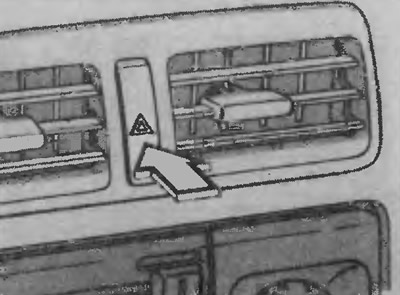

Alarm
- nacisnąć przycisk = wł
- naciśnij ponownie = wyłączone.
Aby ułatwić odnalezienie włącznika, po włączeniu zapłonu zapala się czerwone pole. Po włączeniu alarmu zapala się lampka kontrolna, która miga w momencie włączenia kierunkowskazów.

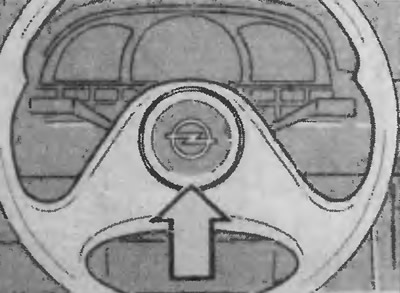

Sygnał dźwiękowy
Działa tylko przy włączonym zapłonie.

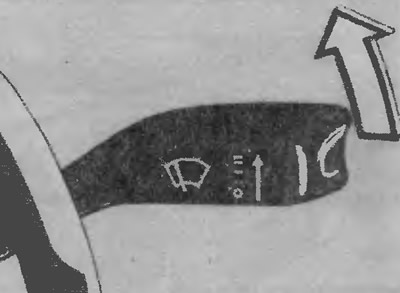

Wycieraczka
Podnieś dźwignię
= wyłączone
= włączaj w odstępach czasu
= tryb wolny
= szybka ścieżka

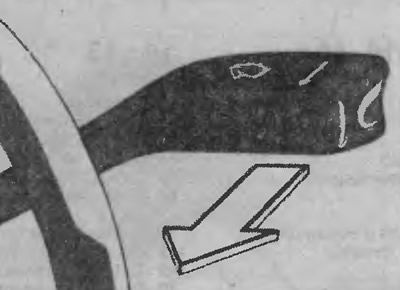

Spryskiwacz szyby przedniej/reflektora
Aby włączyć, popchnij dźwignię w kierunku kierownicy. Płyn do spryskiwaczy spryskuje przednią szybę (przy włączonym oświetleniu zewnętrznym, również na szybie reflektora), jednocześnie wycieraczki są włączane w określonych odstępach czasu.
Regularnie sprawdzaj poprawność działania urządzenia do spryskiwaczy reflektorów.

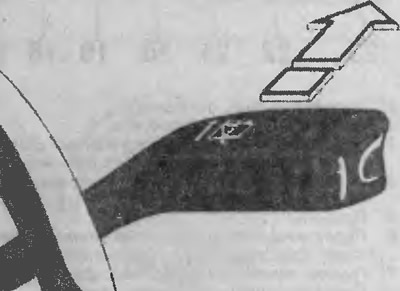

Spryskiwacz tylnej szyby
Przesuń dźwignię do przodu, aby włączyć
- 1 pozycja (z fiksacją) = czyszczenie
- 2 pozycja (wł.-wył) = czyszczenie i mycie
Wycieraczka pracuje z przerwami, dopóki jest zablokowana w tej pozycji. Gdy aktywna jest druga pozycja, płyn myjący jest rozpylany na szybę.

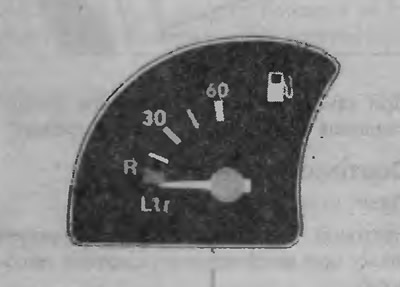

Wskaźnik poziomu paliwa
Jeśli strzałka przesunęła się na czerwone pole - musisz pilnie zatankować!
Nie opróżniaj całkowicie zbiornika paliwa!

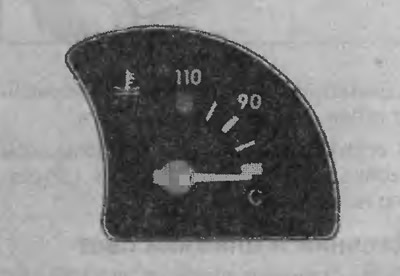

Wskaźnik temperatury płynu chłodzącego
Monitoruj temperaturę roboczą:
- niebieskie pole = silnik nie osiągnął jeszcze temperatury roboczej
- czarna skrzynka = normalna temperatura robocza
- czerwone pole - zbyt wysoka temperatura
Zatrzymaj silnik. Istnieje ryzyko uszkodzenia silnika, skontaktować się z warsztatem.
