Plăcuțe de frână de mână

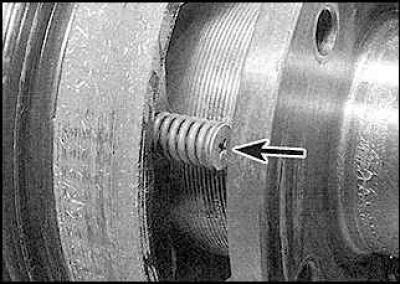

Arc anti-zgomot pentru plăcuțe de frână de mână (modele timpurii)



Reglaj frână de mână și arc

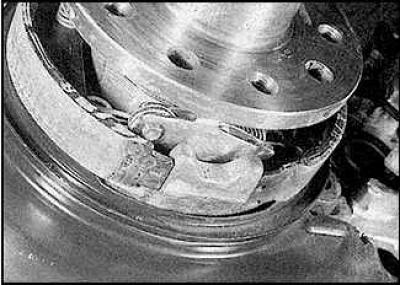

Maneta frana de mana

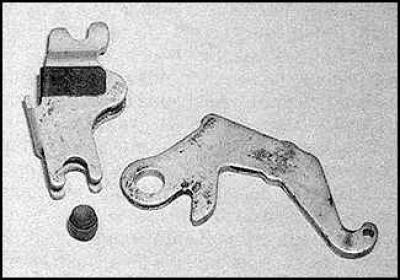

Elemente ale manetei frânei de mână

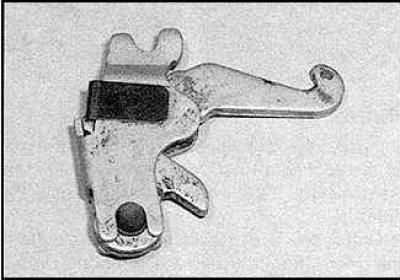

Ansamblu manetă frână de mână

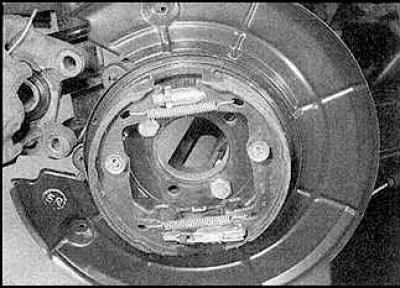

Ansamblu mecanism frână de mână

Inspecţie

1. Scoateți discurile de frână din spate.

2. Curățați mecanismul de frână de praf și măsurați grosimea materialului de frecare al plăcuțelor. Dacă vreuna dintre plăcuțe trebuie înlocuită, înlocuiți plăcuțele de frână de pe ambele roți. Verificați starea tamburului de frână.

Retragere

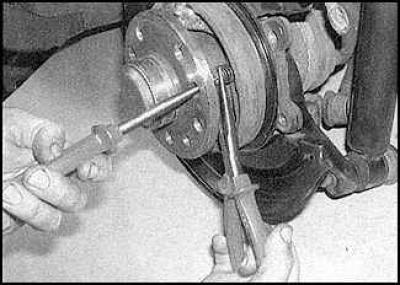

1. Deconectați arcul și cablul de la maneta frânei de mână.



2. Scoateți arcurile anti-zgomot și șuruburile de fixare. La modelele mai recente, apăsați capacele arcurilor, rotiți-le cu 90°și îndepărtați-le împreună cu arcurile.


3. Marcați plăcuțele de frână și scoateți-le prin deconectarea arcurilor de retur de sus și de jos.

Instalare

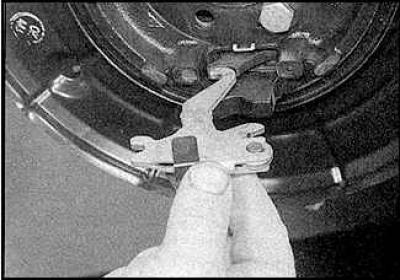

Avertizare! Lubrifiați partea din spate a plăcuțelor cu unsoare la temperatură ridicată înainte de instalare.

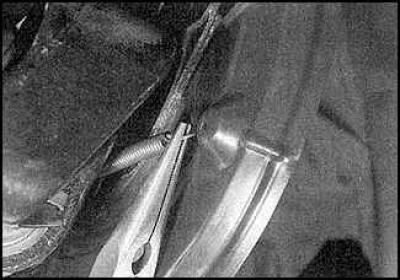

1. Montați maneta pe scutul de frână.

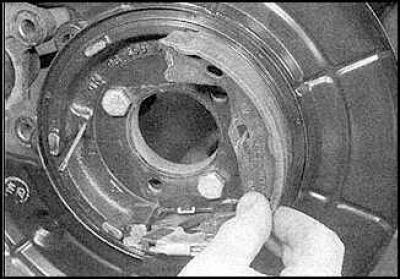

2. Instalați arcul de retur.

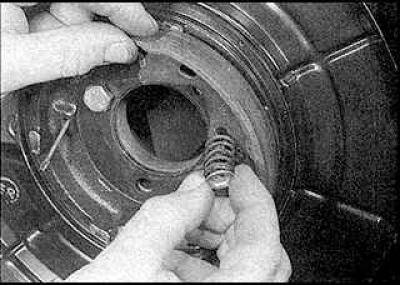

3. Montați plăcuța de frână față.

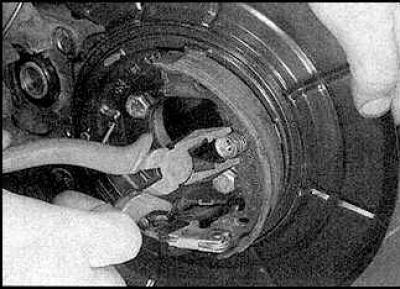

4. Instalați arcul și capacul.

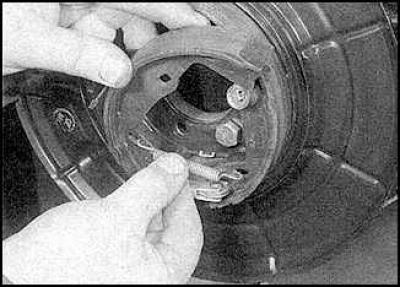

5. Apăsați capacul și întoarceți-l.

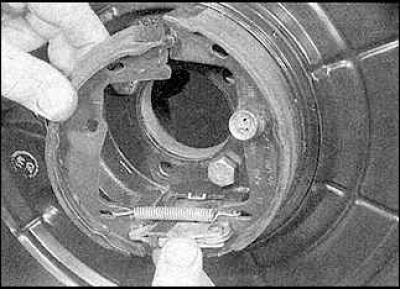

6. Montați sabotul de frână spate și arcul de retur inferior.

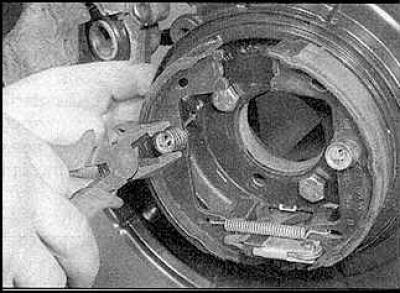

7. Agățați maneta frânei de mână pe marginea inferioară a sabotului de frână.

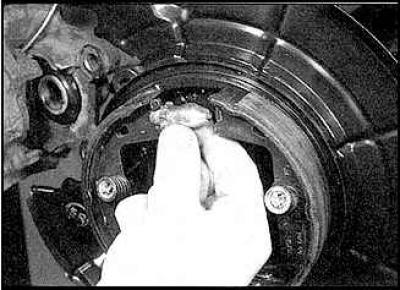

8. Instalați arcul de reținere și capacul.

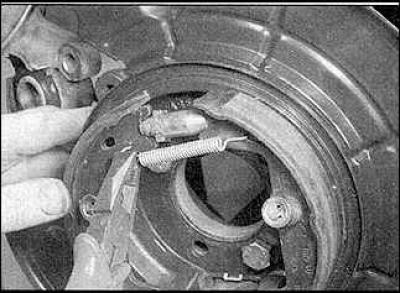

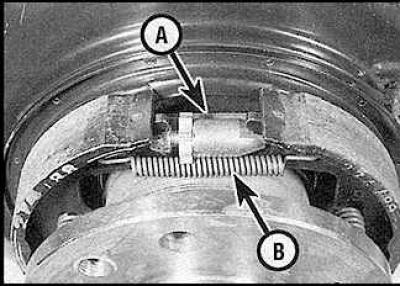

9. Instalați regulatorul între plăcuțe.

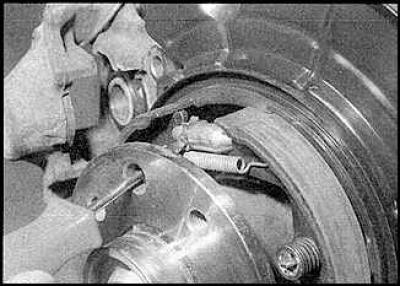

10. Instalați arcul de retur superior.



11. Strângeți piulița de reglare pentru a regla mecanismul frânei de mână.
