Corp de accelerație

Modele cu motor 2.0L sohc

Retragere

1. Deconectați cablul negativ al bateriei.

2. Deconectați conducta de aer de la corpul clapetei și de la filtrul de aer și scoateți conducta.

3. Deconectați cablul de accelerație și scoateți suportul de montare a cablului din galeria de admisie.

4. Strângeți furtunurile de apă și deconectați-le de la corpul clapetei. Deconectați conectorii.

5. Deconectați furtunurile de aspirație și de aerisire. Deșurubați piulițele de fixare și scoateți corpul clapetei.

Instalare

Instalarea se efectuează în ordinea inversă a demontării.

Modele cu motor 2.0L dohc

Retragere

1. Deconectați cablul negativ al bateriei. Eliberați presiunea din sistemul de alimentare.

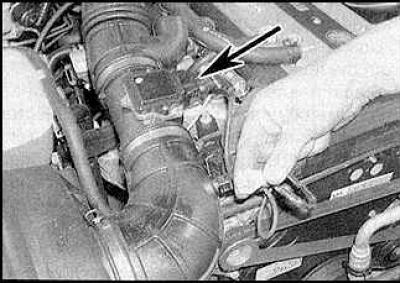

2. Deconectați conectorii senzorului de temperatură a aerului și debitului de aer (indicat printr-o săgeată).

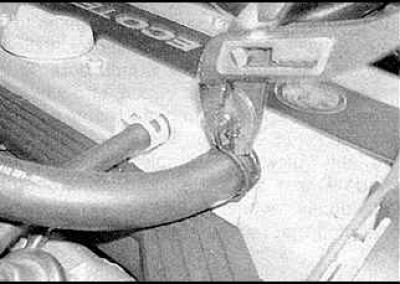

3. Deconectați furtunul de aer de la capacul chiulasei.

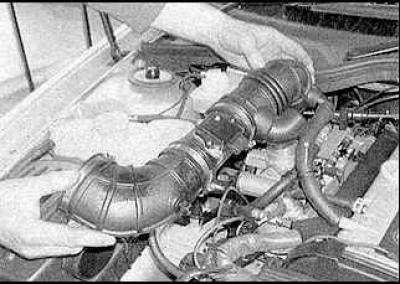

4. Slăbiți clemele și scoateți conducta de admisie a aerului.

5. Deconectați cablul de accelerație.

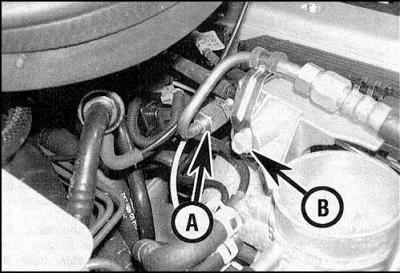

6. Slăbiți piulița de conectare (A), apoi deșurubați șurubul de fixare al tubului (B). Deconectați conducta de alimentare cu combustibil și scoateți suportul de montare.

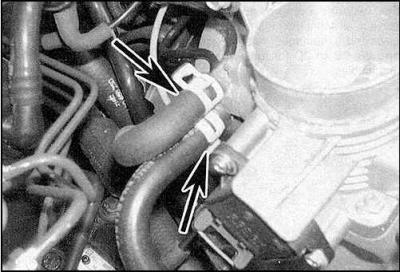

7. Prindeți furtunurile de apă, eliberați clemele de montare și deconectați furtunurile (indicat prin săgeți).


8. Deconectați conectorii rămași și furtunurile de vid, deșurubați piulițele de fixare și scoateți corpul clapetei.

Instalare

Instalarea se efectuează în ordinea inversă a demontării.

Motoare de 2.5L și 3.0L

Retragere

1. Scoateți secțiunea superioară a galeriei de admisie.

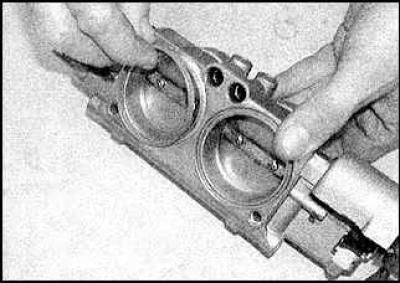

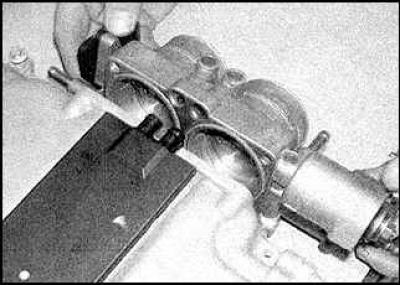

2. Slăbiți șuruburile de montare și scoateți corpul clapetei.

Instalare

Instalarea se efectuează în ordinea inversă a demontării. Înlocuiți inelele O.
