Arborele cotit — verificări

Verificarea mișcării axiale a arborelui cotit

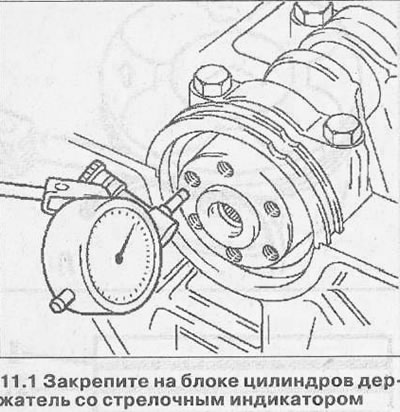

1. Fixați pe blocul de cilindri suportul cu indicatorul indicator MKM-571-B, al cărui știft de contact trebuie să se sprijine pe capătul arborelui fixat în blocul cu rulmenți (vezi ilustrația).



2. Deplasați arborele cotit în direcția longitudinală. Mișcarea axială maximă admisă a arborelui cotit trebuie să fie între 0,01-0,02 mm.

Verificarea curgerii arborelui cotit

3. Deșurubați șuruburile de fixare a capacelor rulmenților radicali și îndepărtați capacele.

4. Fixați pe blocul de cilindri suportul cu indicatorul indicator MKM-571-B, al cărui știft de contact trebuie să se sprijine pe capătul arborelui (vezi ilustrația 11.1).

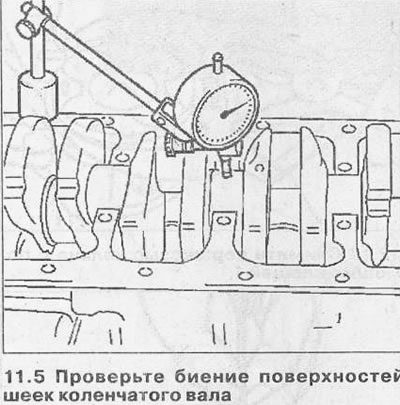

5. Rotiți arborele cotit și citiți indicatorul cadran. În același mod, verificați deformarea suprafețelor fustelor arborelui cotit (vezi ilustrația).



Valoarea permisă a ovalității este de 0,03 mm. Jocul dintre carcase și gâturile lagărelor principale ale arborelui cotit. Măsurarea cu un fir de plastic calibrat «Plastigage»


Distanța dintre căptușeli și gâturile lagărelor principale ale arborelui cotit se verifică prin calcul prin măsurarea detaliilor. Înainte de aceasta, arborele cotit și gâturile sale sunt curățate, iar garniturile sunt lubrifiate cu un strat subțire de ulei de motor.

De obicei, se folosește un fir de plastic calibrat pentru a verifica distanța.

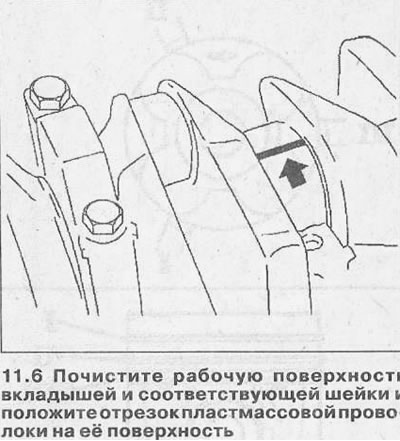

6. Curățați suprafața de lucru a căștilor și gâtul corespunzător și așezați o bucată de sârmă de plastic pe suprafața acesteia (vezi ilustrația).



7. Montați capacul lagărului principal pe pivotul care trebuie verificat și strângeți șuruburile de montare la cuplul specificat.

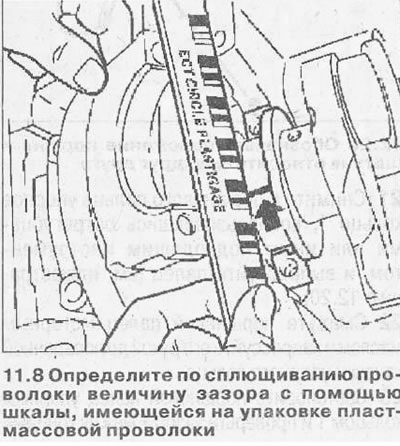

8. Deșurubați șuruburile și scoateți capacul rulmentului, apoi, folosind scara de pe pachetul de sârmă de plastic, determinați dimensiunea spațiului prin aplatizarea sârmei (vezi ilustrația). Distanța admisă între căptușeli și capace este de 0,016-0,069 mm.

Măsurarea jocului lagărelor de biele cu un etrier

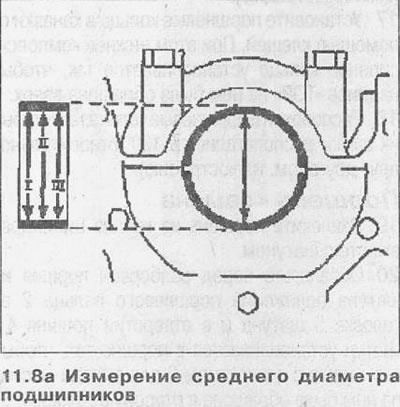

În acest caz, jocul dintre carcasele rulmentului bielei este determinat prin măsurarea diametrului rulmentului cu un etrier în trei puncte. Rezultatele obținute sunt rezumate și împărțite la 3. Ca urmare, se obține valoarea medie a diametrului (vezi ilustrația 11.8a).


Exemplu:

I - rezultatul obtinut la masurarea in punctul I - 54,972 mm
II - rezultatul obtinut la masurarea la punctul II - 54.981 mm
III - rezultatul obținut la măsurarea la punctul III - 54,984 mm
164,937 mm: 3 = 54,979 mm

9. Măsurați diametrul bielei respective în două puncte cu un micrometru, însumați valorile obținute și împărțiți-le la 2.

Exemplu:

I - rezultatul obtinut la masurarea in punctul I - 54,962 mm
II - rezultatul obtinut la masurarea la punctul II - 54,964 mm
109,926 mm: 2 = 54,963 mm
