Verificarea stării și înlocuirea rulmenților de suspensie ai unității de alimentare

Examinare

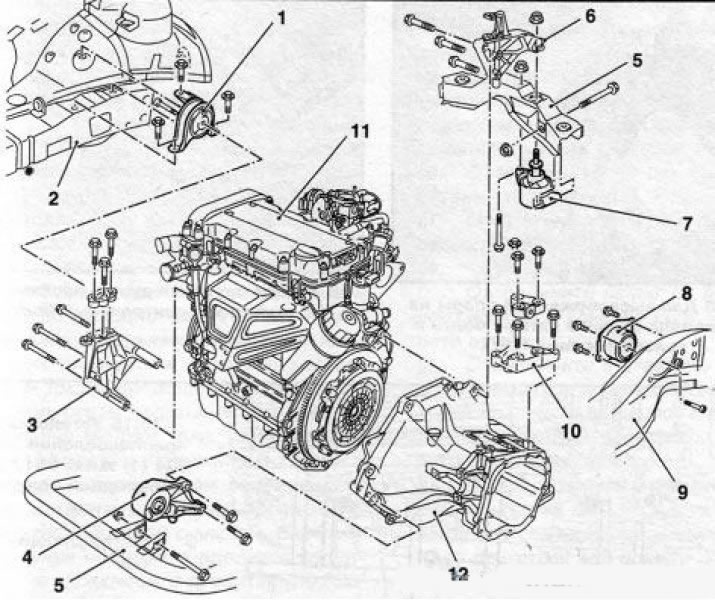

1. Motorul este conectat rigid la ansamblul transmisiei și are o suspensie comună cu acesta, care este realizată sub formă de subcadru și 4 suporturi - suporturile din dreapta și din stânga sunt atașate de lame, suporturile din față și din spate sunt atașate. la subcadru. Dispunerea generală a suporturilor de suspensie ale unității de putere este prezentată în rezistență. ilustrații.



2. Dacă este necesar, pentru a asigura libertatea de acces, ridicați partea din față a mașinii și așezați-o pe suporturi. Dacă este echipat, îndepărtați protecția carterului.

3. Verificați starea pernelor de cauciuc de susținere. In cazul depistarii fisurilor, delaminarilor, separarii de substratul metalic, semnelor de intarire a cauciucului etc. defecte, înlocuiți suportul.


4. Folosind o cheie dinamometrică, verificați forțele de strângere ale elementelor de fixare ale suporturilor.

5. Pârghind suportul, verificați suporturile pentru semne de joc excesiv - dacă este necesar, cereți unui asistent să balanseze unitatea în diferite direcții și observați comportamentul suporturilor. Jocul prezent în noile componente duce la uzura rapidă a rulmenților. Înlocuiți componentele defecte.

Înlocuire

Notă: Înainte de a îndepărta componentele, marcați pozițiile lor de instalare cu vopsea.

Sprijin corect

6. Pentru a îndepărta suportul potrivit, este necesar să instalați unelte speciale și să deșurubați șuruburile care fixează suportul pe longonul și pe suportul motorului

Suporturi fata si spate

7. Pentru a scoate suportul din față, acționați frâna de parcare, apoi ridicați partea din față a mașinii și așezați-o pe suporturi.

8. Pentru a descărca suportul, sprijiniți motorul cu un cric cărucior, - pentru a distribui sarcina, așezați un bloc de lemn între capul cricului și baia de ulei. Dacă aveți echipamentul adecvat, puteți agăța unitatea de alimentare ca atunci când înlocuiți suportul potrivit.

Atenţie! Când ridicați unitatea de putere, aveți grijă - nu încărcați sistemul de evacuare, dacă este necesar, deconectați conducta de admisie de la galeria de evacuare

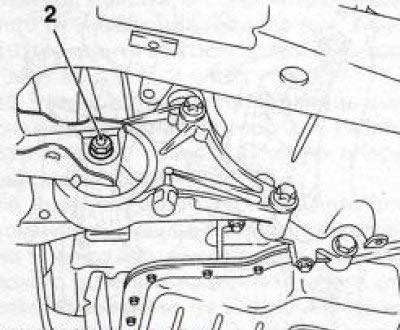

9. Dați o piuliță de fixare a unui suport pe un braț și îndepărtați-o împreună cu o șaibă. Scoateți șurubul de fixare (vezi ilustrația).

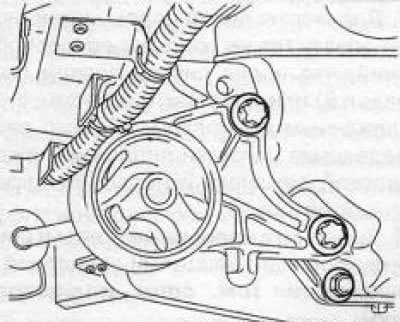

10. Îndepărtați șuruburile de fixare a brațului suportului la carcasa de transmisie (vezi ilustrația) și scoateți-l complet cu perna.



11. Verificați starea tuturor componentelor suport. Înlocuiți piesele uzate și deteriorate.

12. Montarea se face în ordine, revenirea la demontare, strângeți șuruburile de fixare și o piuliță cu efortul cerut. Coborâți mașina la sol.

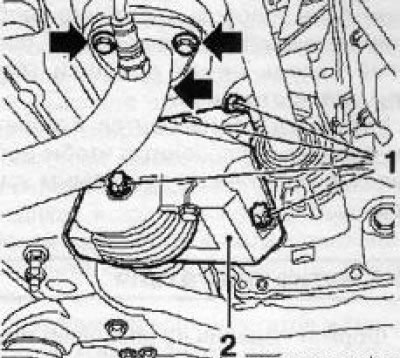

13. Montarea suportului din spate este prezentată în Ref. ilustrații Procedura de îndepărtare a suportului din spate de către cavitate este similară cu cea descrisă mai sus.

Sprijin stânga

14. Puneți frâna de parcare, ridicați partea din față a mașinii, așezați-o pe suporturi de cric și îndepărtați protecția carterului.

15. Scoateți bateria, deșurubați șuruburile de montare și scoateți suportul pentru baterie

16. Pentru a scoate suportul din stânga, puteți folosi același set de scule ca și pentru scoaterea celui din dreapta, sau susțineți transmisia cu un cric cărucior, așezând un bloc de lemn între capul cricului și palet pentru distribuirea încărcăturii.

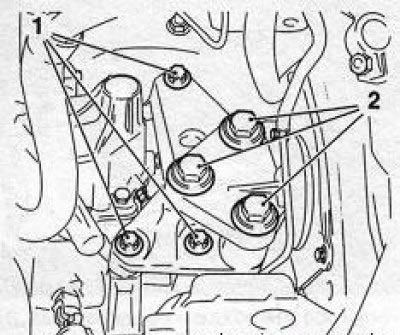

17. Scoateți șuruburile de fixare și scoateți un braț de bază al elementelor de fixare din transmisie (vezi ilustrația).

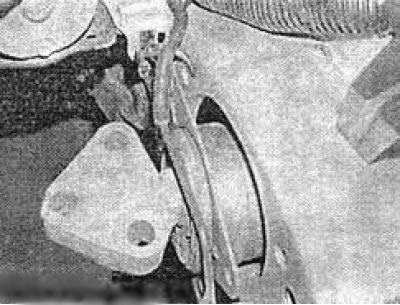

18. Scoateți patru șuruburi de fixare cu capete ca TORX și scoateți un suport, separându-l de un corp (vezi ilustrația).

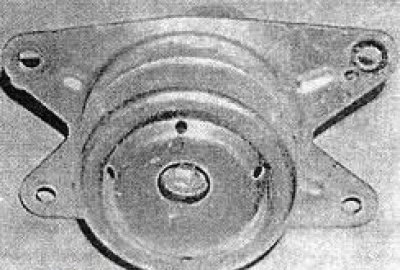

19. Dacă este necesar, suportul poate fi demontat, pentru care este necesară deșurubarea unui singur șurub filetat prin centrul pernei (vezi ilustrația).



20. Instalarea se face în ordine inversă. Asigurați-vă că toate elementele de fixare sunt strânse la cuplul corect.
