Demontarea și montarea pedalei de ambreiaj

1. Pedala de ambreiaj este fixată într-un suport de sprijin instalat în peretele frontal al habitaclului sub tabloul de bord. Se desprinde cu suportul. Această operație necesită foarte mult timp, deoarece. pentru a libera accesul la suporturile suport, este necesar să se demonteze tabloul de bord, după ce în prealabil a fost îndepărtat echipamentul instalat de pe acesta. Dacă este necesar, se recomandă încredințarea acestei operațiuni specialiștilor stației de service.

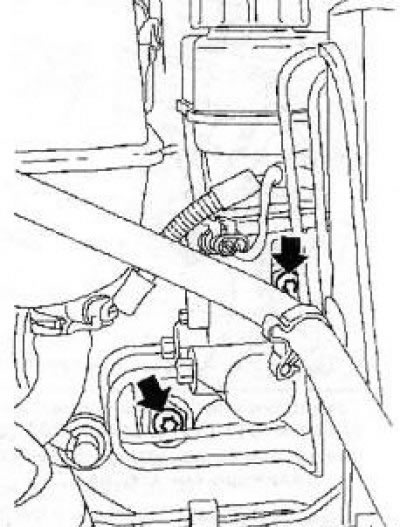

2. Scoateți 2 șuruburi (vezi rezista. ilustrare) suporturi de servofrânare.



3. Scoateți panoul de instrumente.

4. Scoateți ansamblul cămășii arborelui de direcție și suportul său de montare.

5. Scoateți comutatorul luminii de frână și deblocați tija cilindrului principal al ambreiajului folosind unelte speciale (vezi secțiunea 2).

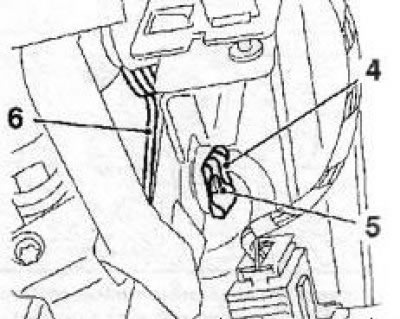

6. Scoateți clema de fixare (vezi rezista. ilustrare), deconectați arcul de retur și scoateți șurubul tijei cilindrului servofrânei.



7. Slăbiți cele 3 piulițe care fixează suportul pedalei de ambreiaj și scoateți-l cu grijă, îndepărtați dispozitivul de fixare a tijei cilindrului de ambreiaj de pe pedală.

8. Instalarea se efectuează în ordine inversă.
