Încuietoare ușii — înlocuire și reglare

Dacă există un control central pentru blocarea încuietorilor ușilor (inchidere centrala) încuietoarea ușii din stânga din față este realizată ca o singură unitate cu motor-reductorul încuietorului acesteia și comutatorul de închidere centrală. Încuietorile ușilor rămase sunt realizate ca o singură unitate cu un motor-reductor pentru blocarea lor.

Cometariu. Operația este practic aceeași pentru reglarea tuturor ușilor la toate modificările (diferențele sunt indicate în text).

Înlocuire

1. Pregătim mașina pentru lucru (cm. «Pregătirea mașinii pentru întreținere și reparații»).

2. Ridicați geamul ușii în poziția de sus.

3. Scoateți garnitura ușii (cm. «Tapițerie uși model Astra - demontare și montare» sau «Tapițeria ușilor modelului Zafira - demontare și montare») și desprindeți folia de plastic din spatele ușii.

4. Scoatem clema blocului cablajului...



...și deconectați blocul de lacăt.



5. Pentru a scoate încuietoarea ușii din față stânga, scoateți interiorul mânerului (cm. «Intrerupator (larvă) înlocuire încuietoare ușii din față»).


6. Pentru a scoate încuietoarea ușii din spate cu o șurubelniță Phillips, deșurubați șurubul care fixează capacul tijei de tragere a butonului de blocare...



...și scoateți împingerea de la pârghia butonului de blocare.



7. Folosind cheia TORX T40, deșurubam cele trei șuruburi care fixează încuietoarea.



8. Coborâm încuietoarea puțin în jos, decuplând-o de tija exterioară a mânerului și o scoatem complet cu tije prin orificiul tehnologic din ușă.




9. Scufundam elementul de reținere al suportului mantalei de cablu al mânerului de deschidere a ușii interioare.



10. Deconectați suportul mantalei cablului de la corpul de blocare.



11. Scoatem capătul cablului mânerului interior din pârghia de blocare.



12. Scufundam zăvorul suportului mantalei cablului butonului de blocare.




13. Deconectați suportul mantalei cablului de la corpul de blocare.



14. Scoatem vârful cablului butonului din pârghia de blocare.



15. Instalăm piesele în ordine inversă.

Cometariu. Când instalați broasca, acordați atenție faptului că tija mânerului de deschidere a ușii exterioare se potrivește exact în deschiderea dispozitivului de antrenare a încuietorii.

Lubrifiați mecanismul de blocare cu unsoare de litiu și aplicați dispozitiv de blocare a filetului pe șuruburile de blocare.

Ajustare

1. Marcam pozitia incuietorului usii astfel incat sa putem reveni la instalatia initiala.

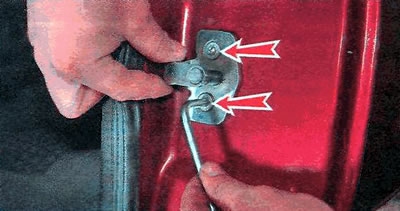

2. Folosind cheia TORX T40, slăbiți cele două șuruburi care fixează dispozitivul de blocare a ușii; mișcând ușor zăvorul spre dreapta și stânga și în sus și în jos, obținem închiderea ușoară și etanșă a ușii.
