15. Зглобови типа статива се монтирају на погонско вратило са стране мењача (унутрашњи ЦВ зглобови). Да бисте уклонили пртљажник, није потребно резати његову монтажну ивицу на погонском вратилу - затегните осовину у шкрипац, одрежите браве монтажних стезаљки бочним резачима (види одолети. илустрација) и гурните пртљажник са ЦВ зглоба.

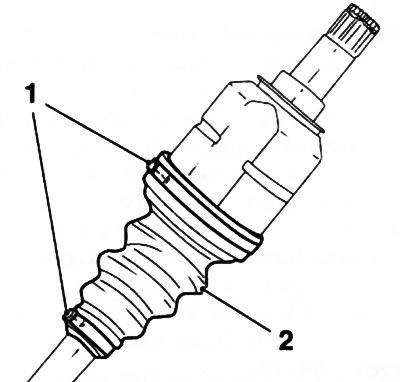

5.15. Браве (1) обујмице за чизме (2) ЦВ зглоб типа статива (З10КСЕ мотори (P))
16. Очистите кућиште шарке и уклоните плочу за закључавање (види одолети. илустрација). Ова плоча је намењена само да олакша инсталацију и не игра значајну улогу. Ако је оштећен, није потребно постављати нови.

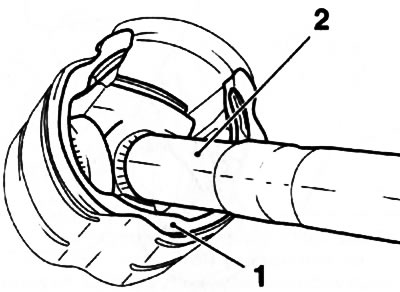

5.16. плоча за закључавање (1) на погонском вратилу? (2) тип статива (З10КСЕ мотори (P))
17. Уклоните погонску осовину из кућишта шарке, уклоните склоп прстена и статива са погонског вратила (види одолети. илустрација). Ако се склоп не може ручно уклонити са осовине, користите посебне извлакаче Опел-КМ-161-Б или Хазет 784-15.

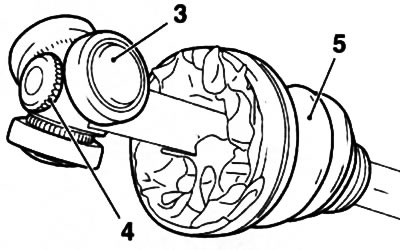

5.17. За уклањање прашине (5) Потпорни прстен се мора уклонити (4) и склоп статива (3) од погонског вратила (З10КСЕ мотори (P))
18. Уклоните кућиште (5) са погона.
19. Монтажа се врши по редоследу, враћање на ред уклањања.
