Повлачење
Палета
1. Искључите негативни кабл батерије.
2. Подигните и учврстите предњи део возила.
3. Испразните моторно уље.
4. Одспојите жицу са сензора нивоа уља, уклоните прстен и притисните конектор сензора ка унутра.
5. Уклоните завртње и уклоните уљно корито заједно са заптивком.
6. Ако је потребно, уклоните завртње и уклоните цев за прикупљање уља.
Ливени део палете
7. Одвојите жицу од сензора за контролу нивоа возила и одвојите вретено од обртног зглоба руке сензора.
8. Уклоните полугу управљача.
9. Уклоните завртње и амортизере за десни и леви носач мотора. Уклоните матице које причвршћују леви и десни носач мотора за тело.
10. Причврстите мотор на дизалицу.
11. Олабавите завртње попречног носача предњег вешања четири окрета. Причврстите задњи део попречне греде помоћу дизалице и уклоните задње вијке. Спустите задњи део пречке око 10 цм.
12. Уклоните завртње који држе одлив картера за мењач и блок цилиндра. Уклоните ливени део палете.
Инсталација
Палета
1. Темељно очистите спојне површине и корита и блока цилиндра.

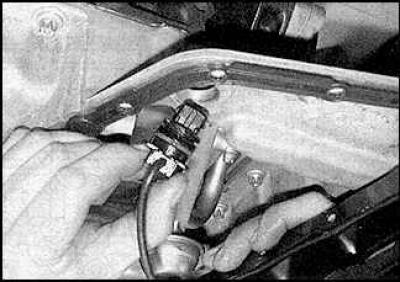

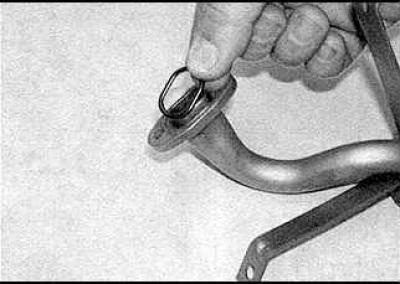

2. Замените О-прстен пре инсталирања цеви за прикупљање уља. Уградите цев за прикупљање уља.

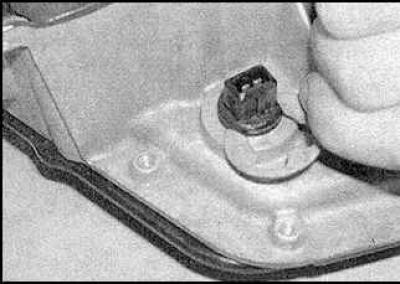

3. Уградите нову заптивку картера, уметните конектор сензора нивоа уља у отвор картера и причврстите конектор помоћу прстена. Инсталирајте лежиште.
4. Убаците и затегните завртње поклопца.
Ливени део палете
5. Очистите спојне површине одливака и блока цилиндра.

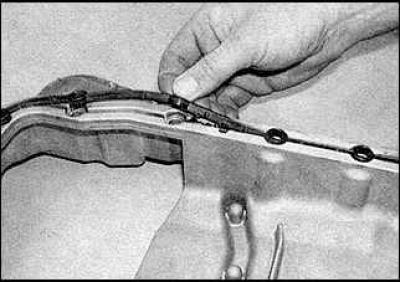

6. Нанесите заптивач Н15 03 295 на области назначене на илустрацији.

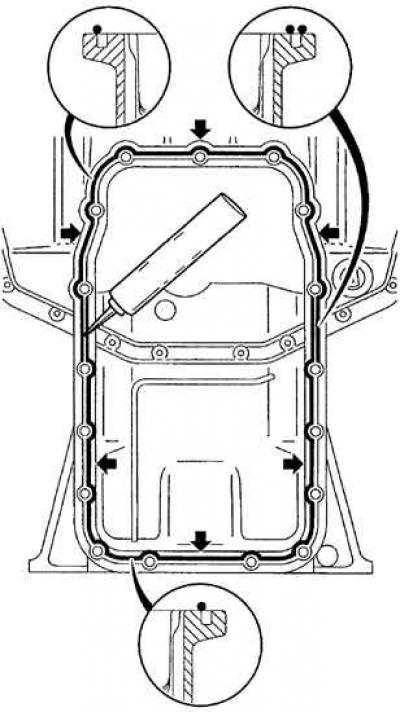

7. Поставите заптивку у жлеб на ливеном делу корита и нанесите слој заптивача дебљине 3 мм у областима приказаним на слици (види сл. Заптивне локације).

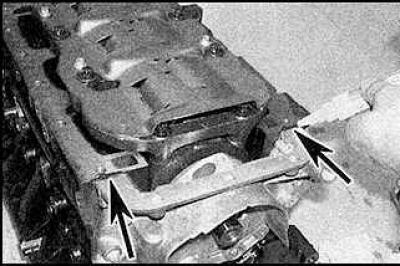

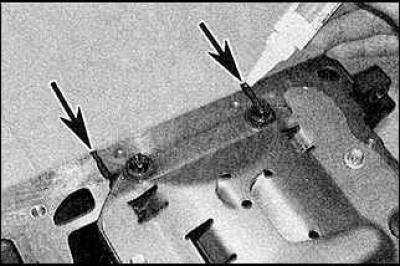

8. Нанесите Н15 10 298 заптивач на спојеве (означено стрелицама) пумпа за уље и блок цилиндра.
9. Нанесите заптивач на спојеве (означено стрелицама) задње капице главних лежајева и блок цилиндра.
10. Инсталирајте ливени део корита, уметните и затегните завртње.
11. Инсталирајте преостале делове.
