Уклањање

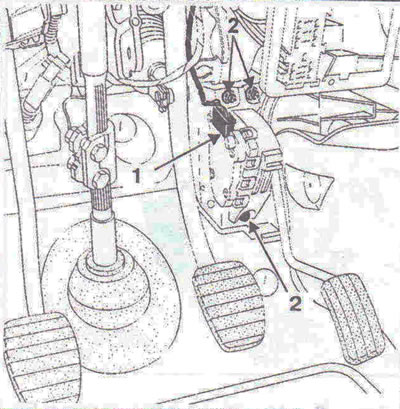

1. Одвојите батерију и конектор за ожичење 1 од сензора положаја педале гаса (цртање 3.108). Одврните три вијка 2 који причвршћују педалу и уклоните је.
Цртање 3.108. Одвојите батерију и конектор за ожичење 1 од сензора положаја педале гаса. Одврните три вијка 2 који причвршћују педалу и уклоните је.
Инсталација
2. Инсталација се врши обрнутим редоследом од уклањања.
Додела контаката сензора положаја педале гаса

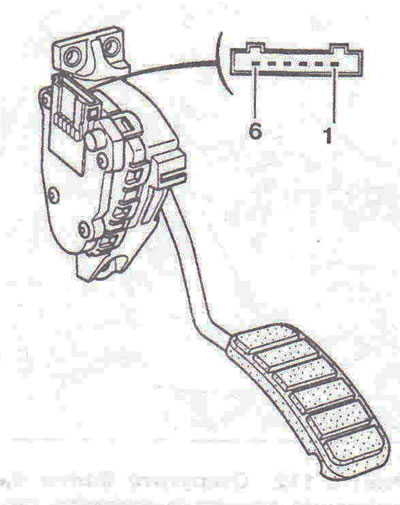

Додељивање контаката сензора положаја педале гаса приказано је на сл. 3.109.
Цртање 3.109. Додела контаката сензора положаја педале гаса.
- Пин 1 - Веза са «маса» проводни пут 2.
- Пин 2 - Веза са «маса» проводни пут 1.
- Пин 3 - Сигнал са стазе 1.
- Пин 4 - Напајање на стази 1.
- Пин 5 - Напајање за колосек 2.
- Пин 6 - Сигнал са колосека 2.
