Уклањање
Напомена! Да бисте уклонили разводнике, турбопуњач се мора уклонити. Усисни и издувни колектори се не могу одвојено уклонити.
1. Поставите возило на лифт са два стуба.
2. Искључите батерију.
3. Уклоните заштиту мотора.
4. Одвојите конектор ожичења 1 од грејача (цртање 3.47). Одврните три вијка и три навртке 2 који причвршћују грејач и уклоните га.

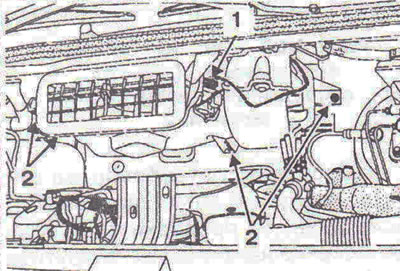

Цртање 3.47. Одвојите конектор ожичења 1 од грејача. Одврните три вијка и три навртке 2 који причвршћују грејач и уклоните га.
5. Одвојите конектор ожичења 3 од мерача протока ваздуха и ваздушни канал 4 од турбопуњача (цртање 3.48). Одврните матице 5 које причвршћују кућиште филтера за ваздух, а затим уклоните кућиште филтера за ваздух.

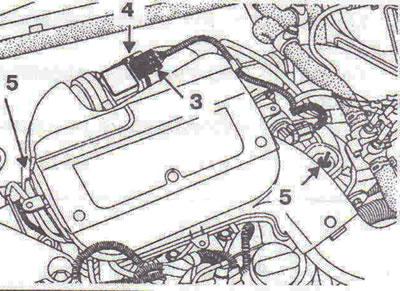

Цртање 3.48. Одвојите конектор ожичења 3 од мерача протока ваздуха и ваздушни канал 4 од турбопуњача. Одврните матице 5 које причвршћују кућиште филтера за ваздух, а затим уклоните кућиште филтера за ваздух.
6. Уклоните турбопуњач.
7. Одвојите цев 6 од сензора апсолутног притиска, ваздушни вод 7 од разводника, конектор за ожичење 8 од електромагнетног вентила за рециркулацију издувних гасова (цртање 3.49). Одврните завртње 9 који причвршћују соленоидни вентил за рециркулацију издувних гасова и уклоните га.
8. Одвојите ЕГР цев и ушицу за подизање (цртање 3.50).
9. Одврните матице које причвршћују разводнике и уклоните их (цртање 3.51).
Инсталација
10. Инсталација се врши обрнутим редоследом од уклањања.
Моменти затезања
- Вијак за монтажу разводника - 8 Нм.
- Матице за монтажу колектора - 28 Нм.
- Вијак за причвршћивање вентила за рециркулацију издувних гасова - 8 Нм.

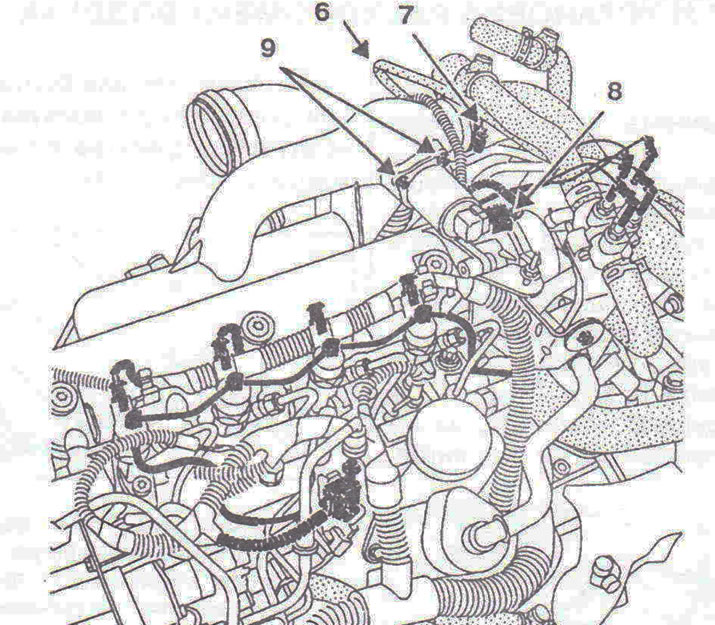

Цртање 3.49. Одвојите цев 6 од сензора апсолутног притиска, ваздушни канал 7 од колектора, конектор за ожичење 8 од електромагнетног вентила за рециркулацију издувних гасова. Одврните завртње 9 и уклоните соленоидни вентил.

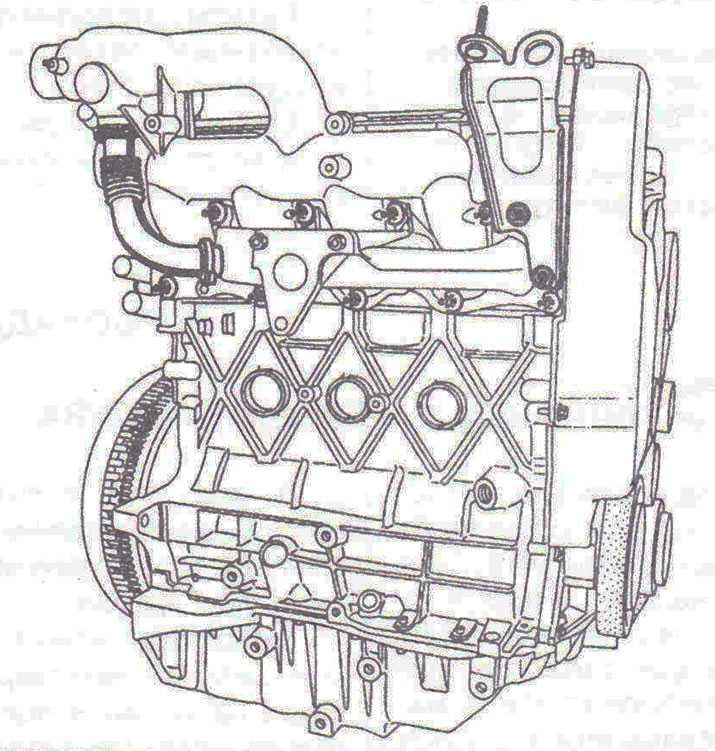

Цртање 3.50. Одвојите ЕГР цев и ушицу за подизање.

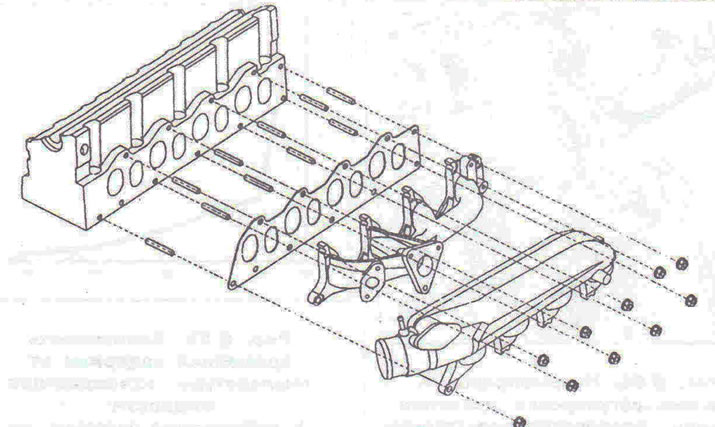

Цртање 3.51. Одврните матице за монтажу разводника и уклоните разводнике.
