Уклањање
1. Да бисте избегли окретање радилице, заврните два вијка 1 који причвршћују замајац за радилицу, а затим уметните полугу 2 између два вијка (цртање 2.61).
Цртање 2.61. Да бисте спречили окретање радилице, заврните два вијка 1 који причвршћују замајац за радилицу, а затим уметните полугу 2 између два вијка.
2. Одврните централни вијак 2 и уклоните ременицу радилице 1 (цртање 2.62).

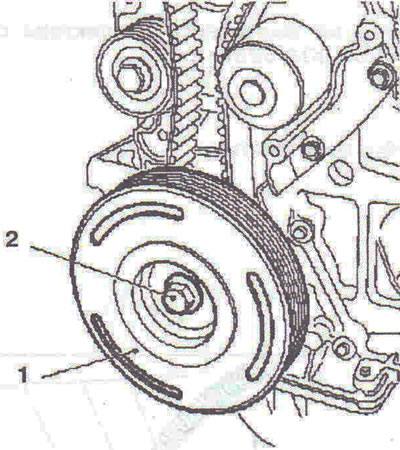

Цртање 2.62. Одврните централни вијак 2 и уклоните ременицу радилице 1.
3. Уклоните главу цилиндра.
4. Окрените мотор за 180°користећи КМ-412 постоље.
5. Одврните двадесет два вијка који причвршћују палету 1 и уклоните је (цртање 2.63). Уклоните заптивку 2.
6. Уклоните дефлектор уља блока цилиндра тако што ћете одврнути вијак 1 и откачити две стезаљке (цртање 2.64).

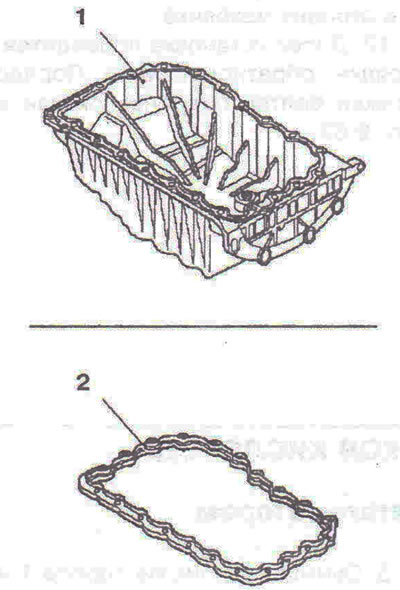

Цртање 2.63. Одврните двадесет два вијка који причвршћују посуду 1 и уклоните је. Уклоните заптивку 2.

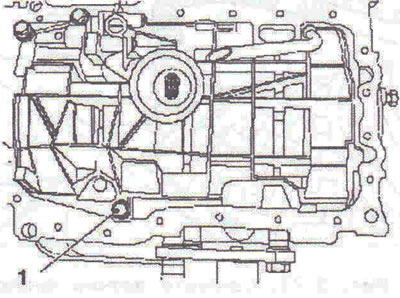

Цртање 2.64. Уклоните дефлектор уља блока цилиндра тако што ћете одврнути вијак 1 и откачити две стезаљке.
7. Уклоните пумпу за уље заједно са котуром тако што ћете одврнути два вијка 2, ременицу радилице 1 и погонски ланац пумпе за уље (цртање 2.65).

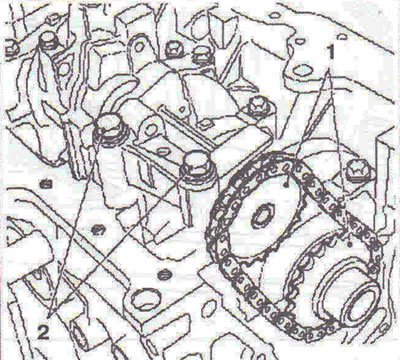

Цртање 2.65. 7. Уклоните пумпу за уље заједно са котуром тако што ћете одврнути два завртња 2, ременицу радилице 1 и погонски ланац пумпе за уље.
8. Ставите идентификационе ознаке 1 на четири поклопца клипњаче (цртање 2.66). Скините поклопац клипњаче 1. цилиндра тако што ћете одврнути два вијка (први цилиндар се налази на страни замајца). Уклоните клип првог цилиндра.

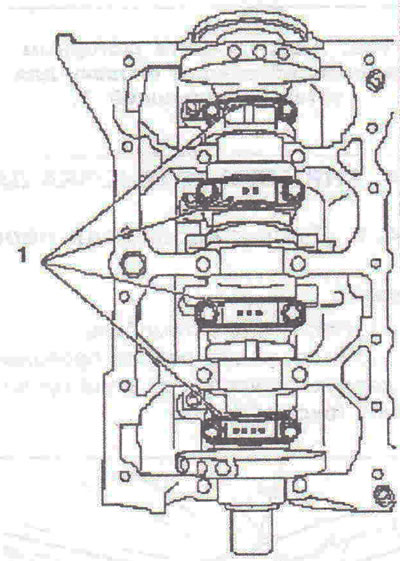

Цртање 2.66. Ставите идентификационе ознаке 1 на четири поклопца клипњаче.
9. Померите клип надоле помоћу ручке чекића 2 (цртање 2.67).

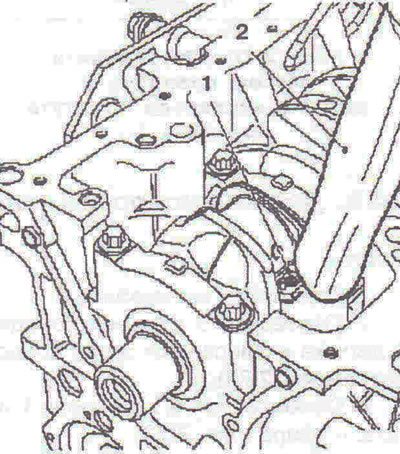

Цртање 2.67. Померите клип надоле помоћу дршке 2 чекића.
Инсталација
10. Подмажите клип и трн клипа 1 моторним уљем (цртање 2.68). Уградите нове лежајеве клипњаче. Уградите клип првог цилиндра.

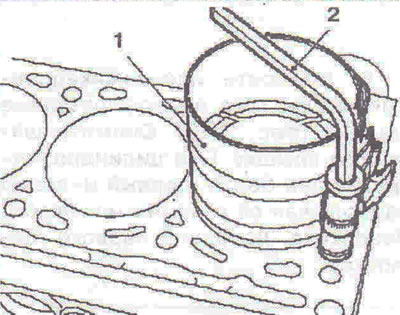

Цртање 2.68. Подмажите клип и трн клипа 1 моторним уљем.
11. Приликом уградње клипова пратите смер ознаке на клиповима, која треба да буде усмерена ка замајцу.
12. Затим се инсталација врши обрнутим редоследом од уклањања. Поступак затезања вијака за палету приказан је на Сл. 2.69.

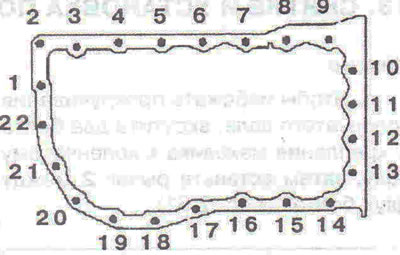

Цртање 2.69. Процедура затезања завртњева.
