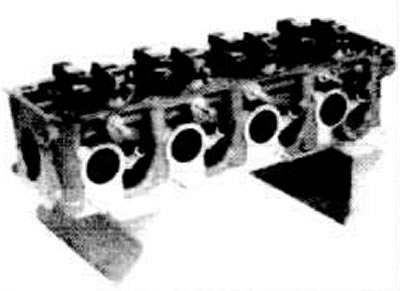

Odstúpenie
Odstráňte hlavu valca a položte ju na dva drevené bloky, pozri bod 6.7.
Odstráňte vahadlá, dorazy a kompenzátory ventilových vôlí, pozri bod 6.7.

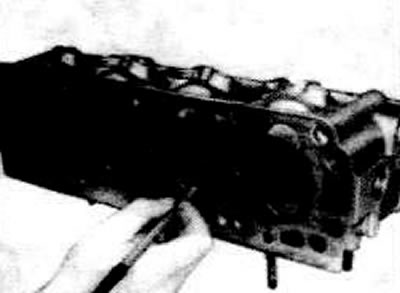

Demontujte sacie potrubie a výfukové potrubie.
Označte ventily pred ich odstránením.

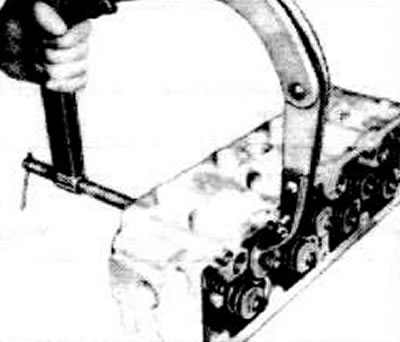

Upozornenie: Ak chcete diely znova použiť, musíte ich nainštalovať presne na rovnakú pozíciu. Aby nedošlo k zámene, odporúčame rozložiť všetky detaily na vopred pripravenú dosku.

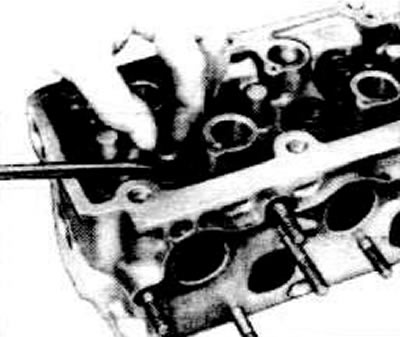

Odstráňte ventily pomocou vhodného odstraňovača ventilov. Za týmto účelom stlačte odstraňovač ventilov a vyberte závlačky ventilov. Vytiahnite ventil. Ak takéto zariadenie nemáte, potom môžete pružinu stlačiť pomocou dvoch skrutkovačov. Aby ventil nespadol, mala by byť do spaľovacej komory hlavy valca umiestnená vhodná handra.
Pomocou skrutkovača vypáčte tesnenie drieku ventilu.
Odstráňte otočné sedlo ventilu z výfukového ventilu a podložku drieku zo sacieho ventilu.
Inštalácia
Pred inštaláciou ventilov by mali byť brúsené a upravené sedlom ventilu v hlave valcov, (frézovanie možné).
preklopte ventily pozri odsek 1.16.

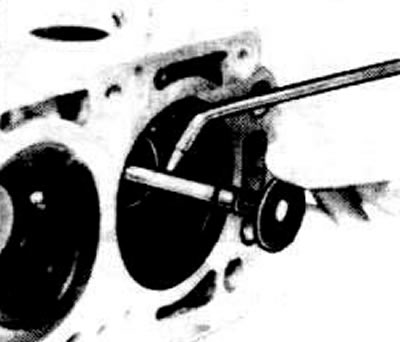

Pred inštaláciou ventilov v každom prípade skontrolujte vodidlá ventilov, pozri odsek 1.15.
Pred inštaláciou ventilov namažte drieky ventilov motorovým olejom.

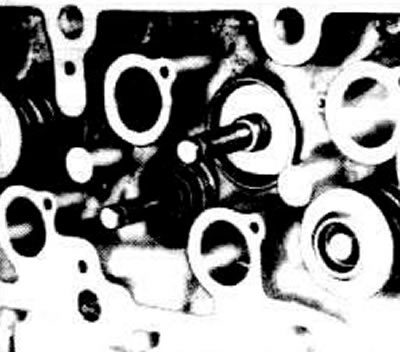

Vložte ventily do vodiacich puzdier hlavy valcov. Uistite sa, že staré ventily sú opäť nainštalované na ich pôvodnom mieste. Nezamieňajte sacie a výfukové ventily.

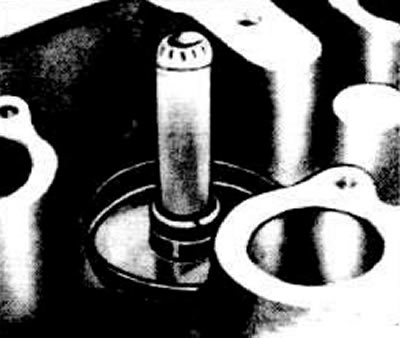

Nainštalujte otočnú podperu, ale výfukový ventil. Použite nové uzávery drieku ventilu.
Upozornenie: Mali by sa používať iba nové tesnenia drieku ventilu. Uzávery musia byť vždy namontované pomocou montážneho puzdra (zahrnuté). Odrežte montážne puzdro na požadovanú dĺžku, nainštalujte uzáver ventilu.

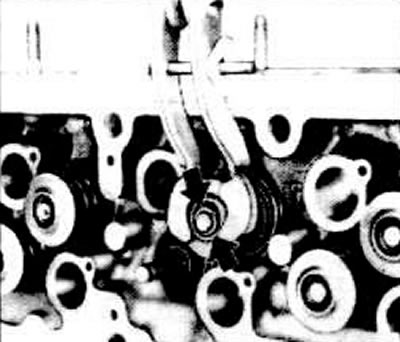

Nainštalujte ventilovú pružinu a tanier.
Pomocou vhodného nástroja alebo dvoch skrutkovačov stlačte pružinu ventilu a nainštalujte závlačky.

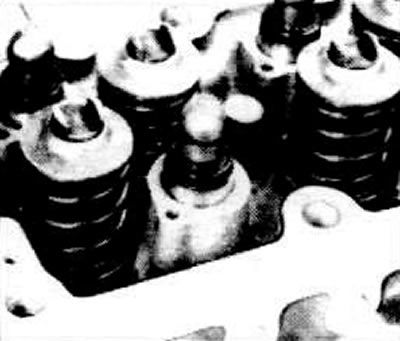

Uvoľnite pružinu ventilu.
Nainštalujte hydraulické kompenzátory vôle ventilov a dorazy.

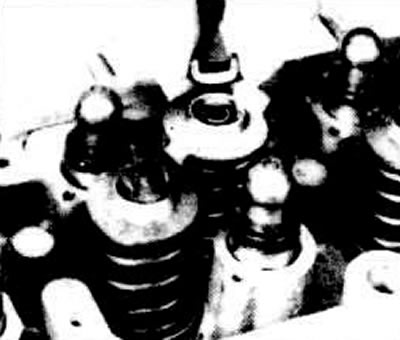

Pri nastavovaní dorazov dbajte na to, aby zaoblenie dopadlo na zaoblenie (pozri šípku).
Nainštalujte páky. Klzné plochy by mali byť namazané pastou MOS 2.
Priskrutkujte potrubie a rozdeľovač s novými tesneniami k hlave valcov.
Nainštalujte hlavu valca pozri bod 6.7.
