Lanko zámku kapoty - výmena a nastavenie

1. Otvorte kapotu a vyberte mriežku, ako je popísané v časti Časť 11.

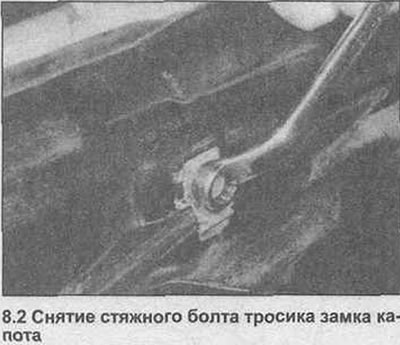

2. Uvoľnite a odstráňte prítlačnú skrutku kábla a sponu z platne zámku kapoty (fotografiu).



3. Odpojte vnútorný kábel od západky kapoty, potom ho po celej dĺžke uvoľnite zo všetkých potrebných montážnych držiakov a poznačte si ich polohu.

4. Z vnútra vozidla uvoľnite páčku na uvoľnenie kapoty z bočného panelu obloženia a vyberte páku z vozidla. Odstráňte lano. Odstráňte gumený O-krúžok a skontrolujte, či na ňom nie sú známky poškodenia, podľa potreby ho vymeňte.

5. Nainštalujte O-krúžok na nový kábel a nadvihnite zostavu. Asistent potom prevlečie kábel cez prepážku zvnútra vozidla, zatiaľ čo vy kontrolujete, či je kábel správne umiestnený v motorovom priestore.

6. Keď je kábel správne nainštalovaný, zaistite uvoľňovaciu páčku na mieste na bočnom paneli obloženia a zatlačte tesniaci krúžok do štrbiny v priečke.

7. Pripojte kábel k západke kapoty, potom nainštalujte skrutku káblovej spojky a dosku, pričom skrutku pritlačte prstami. Kábel zaistite všetkými potrebnými svorkami a svorkami.


8. Ak chcete nastaviť kábel západky kapoty, umiestnite puzdro kábla do upínacej lišty tak, aby medzi západkou a vnútorným koncom kábla nebola žiadna vôľa. Ak je kryt kábla správne nainštalovaný, pevne utiahnite upevňovaciu skrutku. Asistent potiahne uvoľňovaciu páku a vy skontrolujete, či zdvih západky zámku umožňuje otvorenie kapoty. Zatvorte kapotu a skontrolujte činnosť uvoľňovacej páky. Upravte podľa potreby.

9. Znova otvorte kapotu a nainštalujte mriežku podľa popisu v Časť 11.

Dvere - demontáž a montáž

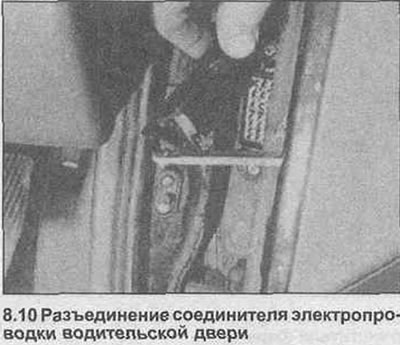

10. Všimnite si, že na neskorších modeloch pri odstraňovaní zostavy dverí (pozri oddiel 11, kapitola 18), nie je potrebné odstraňovať ozdobný panel, aby ste získali prístup k rôznym káblovým konektorom. Všetky káblové konektory sú pripojené ku káblovému konektoru namontovanému na A-stĺpiku dverí, ktorý je možné odpojiť, keď sú dvere otvorené (fotografiu).

Zrkadlo na dverách (s elektrickým pohonom) - demontáž a montáž skla

Odstúpenie

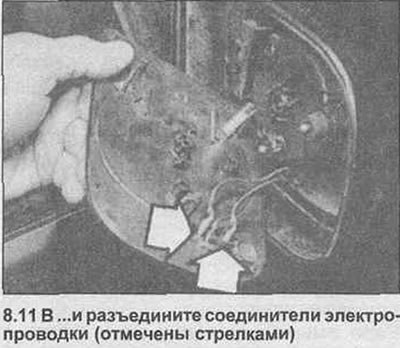

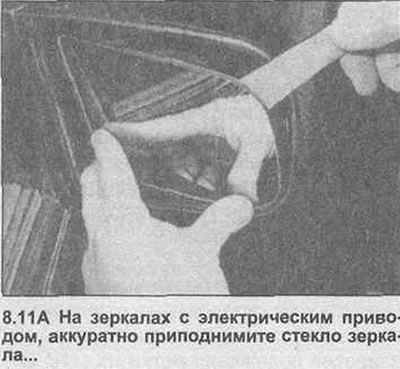

11. Nainštalujte zrkadlo zrkadla tak, aby bolo úplne v dolnom, vnútornom rohu. Stlačte zrkadlo v dolnom vnútornom rohu a opatrne nadvihnite sklo v hornom, vonkajšom rohu pomocou vhodného plochého nástroja, aby ste uvoľnili sklo z montážnych držiakov. Odstráňte sklo zo zrkadla a odpojte konektory vodičov, keď budú prístupné (fotografiu).

Inštalácia

12. Skontrolujte, či sú obe tyče nastavenia zrkadiel úplne zasunuté do zostavy motora, potom pripevnite sklo a znova pripojte konektory kabeláže.

13. Zarovnajte sklo so stredovou hornou značkou a nastavovacími tyčami a zatlačte, kým nezapadne.

14. Zapnite zapaľovanie a nastavte zrkadlo do požadovanej polohy.

Zámok veka kufra - demontáž a montáž

15. Zámok veka batožinového priestoru je možné demontovať a namontovať podľa informácií uvedených v ňom oddiel 11, kapitola 8, odseky 5 a 6.

Zámok zadných dverí - demontáž a montáž

16. Zámok dverí batožinového priestoru je možné odstrániť a namontovať pomocou informácií uvedených v tomto dokumente oddiel 11, kapitola 9, odseky 3, 6 a 8.
