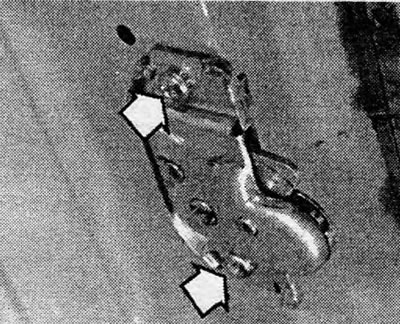

Фото 30.1 Крепежные шурупы замка крышки багажника (указаны стрелками)
2. Для того, чтобы снять цилиндр замка, высвободите пружинный зажим при помощи отвертки. Вытащите конструкцию цилиндра.
3. Для разборки вставьте ключ в цилиндр, а затем извлеките пружинный зажим (4), используя тонкую отвертку (см. Рисунок 11.44).

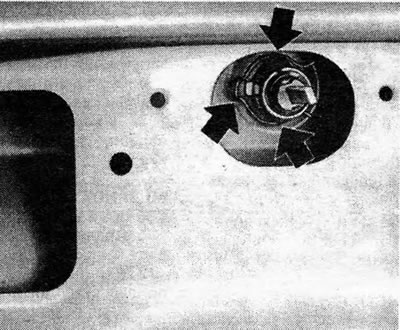

Рисунок 11.43. Удерживающий зажим цилиндра замка крышки багажника — левая стрелка. Остальные стрелки указывают на фиксирующие выступы пружины

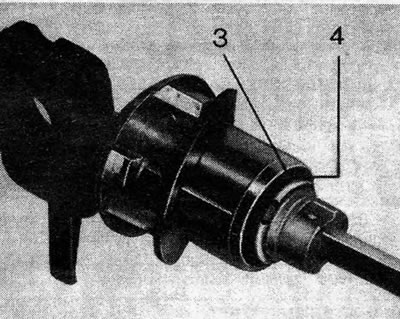

Рисунок 11.44. Пружинный зажим (4) цилиндра замка и шайба (3)
4. Отметьте последовательность установки деталей замка.
5. Сборка и установка на место производятся путем выполнения вышеописанных действий в обратном порядке. При установке замка в крышку багажника, сильно нажмите на цилиндр замка со стороны замочной скважины, пока вы не почувствуете, что вилочкообразный пружинный зажим не встал полностью на место. Отрегулируйте высоту положения защелки при необходимости, чтобы обеспечить плавное и прочное закрывание крышки багажника (см. фото 30.5).

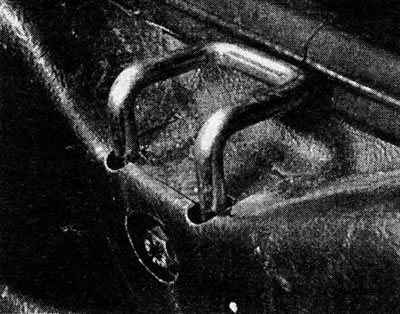

Фото 30.5 Защелка замка крышки багажника
