Снятие
1. Установите автомобиль на подъемник.
2. Ослабьте тросы привода стояночного тормоза с помощью регулировочной гайки А уравнителя (рис. 8.7).

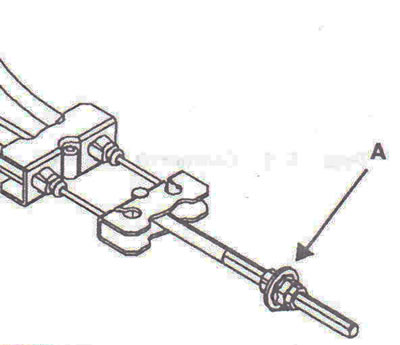

Рис. 8.7. Ослабьте тросы привода стояночного тормоза с помощью регулировочной гайки А уравнителя.
3. Снимите трос В. Отсоедините трос С. Открутите болты D крепления рычага привода стояночной тормозной системы, снимите рычаг привода стояночной тормозной системы (рис. 8.8).

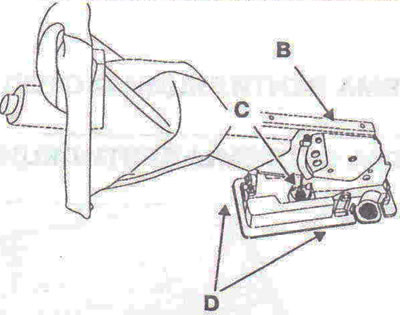

Рис. 8.8. Снимите трос В. Отсоедините трос С. Открутите болты D крепления рычага привода стояночной тормозной системы, снимите рычаг привода стояночной тормозной системы.
Установка
4. Установка проводится в порядке, обратном снятию.
Регулировка
5. Пять раз затяните и отпустите рычаг привода стояночного тормоза, чтобы привести тросы привода стояночного тормоза в нормальное рабочее положение.
6. Измерьте размеры X на левом и правом тормозных механизмах (рис. 8.9). Сумма размеров должна быть в пределах 0.1-0.5 мм.

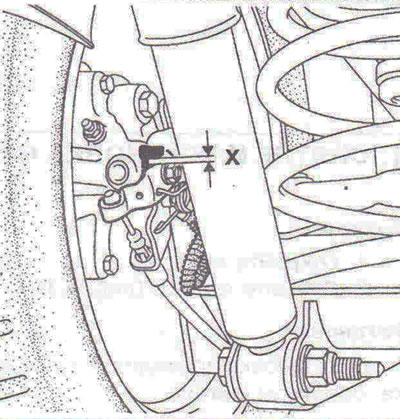

Рис. 8.9. Измерьте размеры X на левом и правом тормозных механизмах.
Внимание! Сумма размеров не должна превышать 0.5 мм.
7. Отрегулируйте эти размеры с помощью регулировочной гайки уравнителя.
8. Пять раз затяните и отпустите рычаг стояночного тормоза, чтобы привести тросы стояночного тормоза в нормальное рабочее положение. Проверьте регулировку.
Моменты затяжки
Болт крепления рычага привода стояночной тормозной системы - 44 Нм.
