Снятие

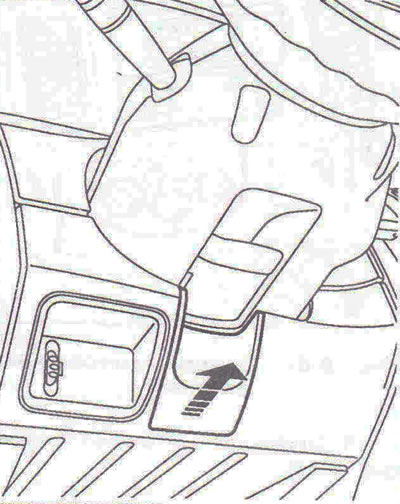

1. Отсоедините крышку под рулевым колесом, чтобы подсоединить диагностический прибор (рис. 9.53).
Рис. 9.53. Отсоедините крышку под рулевым колесом, чтобы подсоединить диагностический прибор.
2. Отсоедините аккумуляторную батарею.

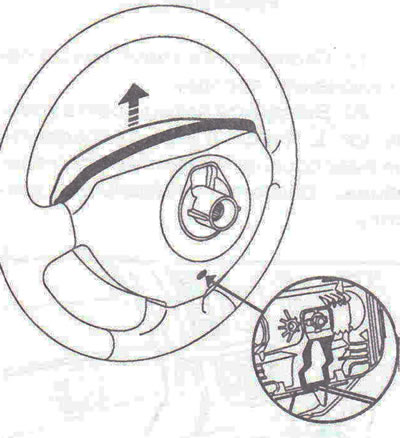

3. Отсоедините подушку безопасности от рулевого колеса (рис. 9.54). Отсоедините разъем проводки от подушки безопасности.
Рис. 9.54. Отсоедините подушку безопасности от рулевого колеса.
4. Открутите болт крепления рулевого колеса и снимите рулевое колесо.

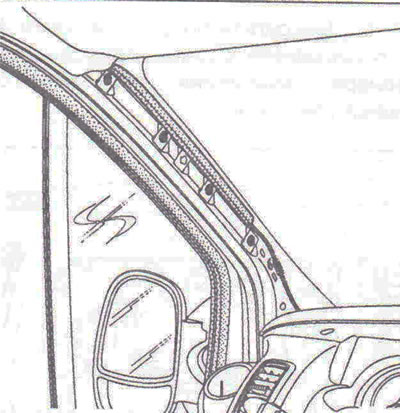

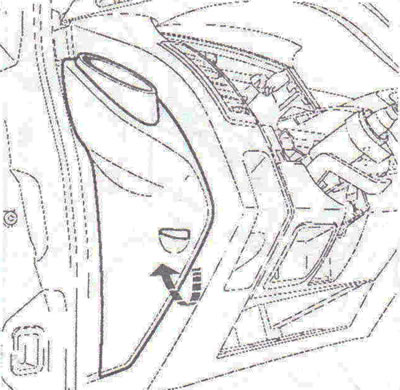

5. Снимите накладки передней стойки (рис. 9.55).

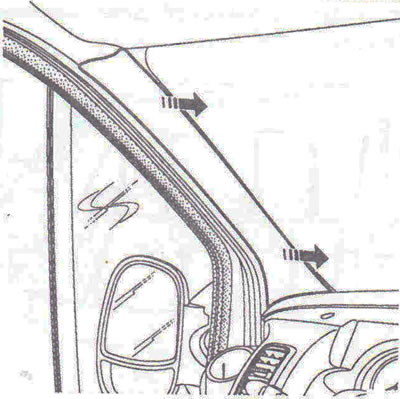

Рис. 9.55. Снимите накладки передней стойки.
6. Отсоедините разъем проводки антенны (рис. 9.56).
Рис. 9.56. Отсоедините разъем проводки антенны.
7. Снимите козырек щитка приборов (рис. 9.57).
Рис. 9.57. Снимите козырек щитка приборов.

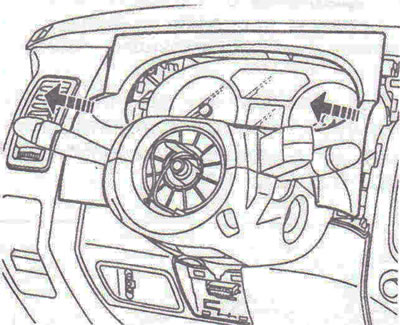

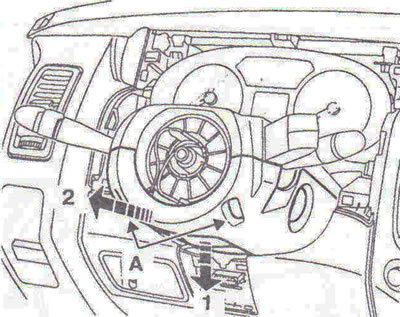

8. Выкрутите два болта А крепления подрулевых кожухов (рис. 9.58). Разблокируйте регулятор рулевого колеса по высоте. Отсоедините нижний подрулевой кожух 1, затем 2.
Рис. 9.58. Выкрутите два болта А крепления подрулевых кожухов. Разблокируйте регулятор рулевого колеса по высоте. Отсоедините нижний подрулевой кожух 1, затем 2.

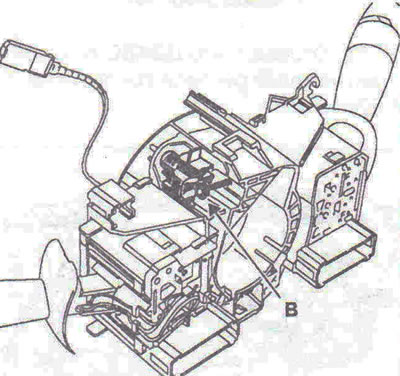

9. Отсоедините разъемы проводки, открутите болт В, затем освободите узел контактного кольца в сборе (рис. 9.59).
Рис. 9.59. Отсоедините разъемы проводки, открутите болт В, затем освободите узел контактного кольца в сборе.

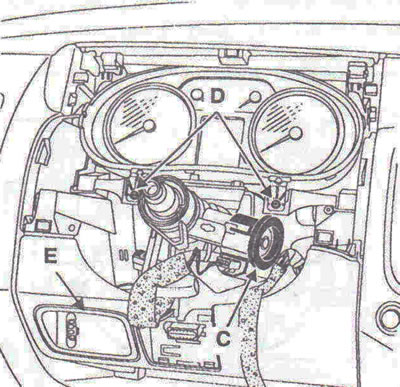

10. Снимите кольцо-транспондер С, открутите два болта D крепления щитка приборов, снимите щиток приборов, пластину Е, после чего отсоедините разъемы проводки (рис. 9.60).
Рис. 9.60. Снимите кольцо-транспондер С, открутите два болта D крепления щитка приборов, снимите щиток приборов, пластину Е, после чего отсоедините разъемы проводки.

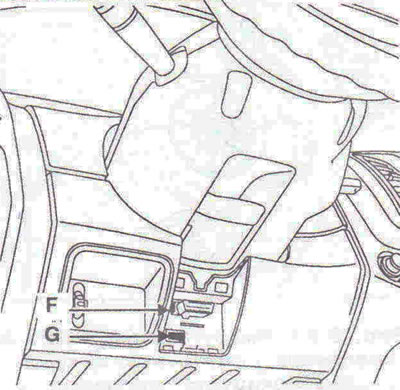

11. Отсоедините диагностический разъем F и разъем проводки замка зажигания G (рис. 9.61).
Рис. 9.61. Отсоедините диагностический разъем F и разъем проводки замка зажигания G.

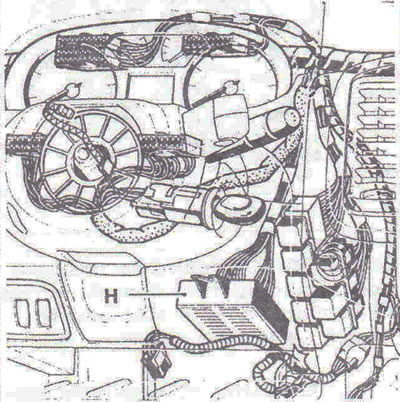

12. Отсоедините ЦЭКБС Н (он находится возле рулевой колонки) (рис 9.62).
Рис. 9.62. Отсоедините ЦЭКБС Н (он находится возле рулевой колонки).

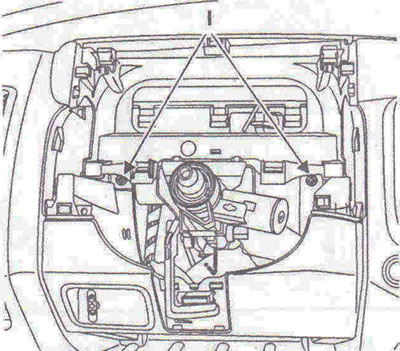

13. Выкрутите болты крепления I и заблокируйте регулятор рулевого колеса по высоте (рис. 9.63).
Рис. 9.63. Выкрутите болты крепления I и заблокируйте регулятор рулевого колеса по высоте.

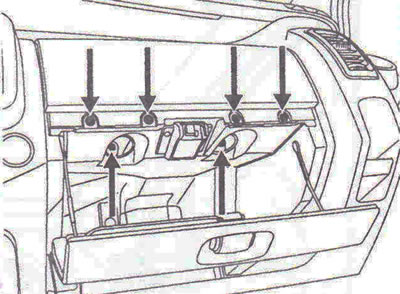

14. Выкрутите шесть болтов крепления подушки безопасности пассажира (рис. 9.64). Отсоедините разъем проводки, затем освободите подушку безопасности.
Рис. 9.64. Выкрутите шесть болтов крепления подушки безопасности пассажира.

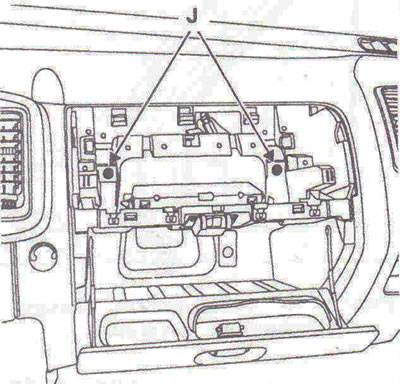

15. Выкрутите болты крепления J и отсоедините разъем проводки от фонаря освещения перчаточного ящика (рис. 9.65).
Рис. 9.65. Выкрутите болты крепления J и отсоедините разъем проводки от фонаря освещения перчаточного ящика.

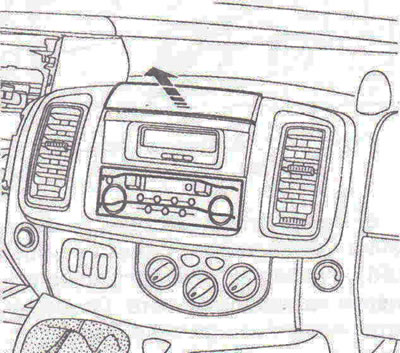

16. Отсоедините верхнюю центральную крышку. Снимите автомагнитолу (с помощью приспособления MS. 1373) (рис. 9.66).
Рис. 9.66. Отсоедините верхнюю центральную крышку. Снимите автомагнитолу (с помощью приспособления MS. 1373).

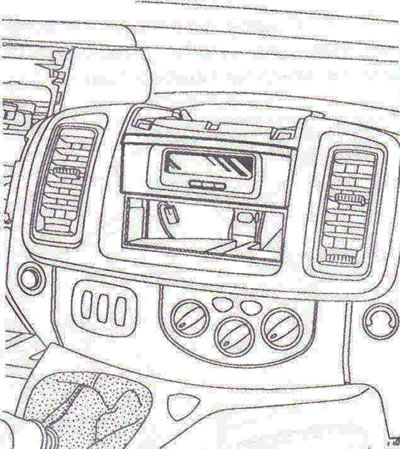

17. Снимите центральный дисплей (рис. 9.67).
Рис. 9.67. Снимите центральный дисплей.

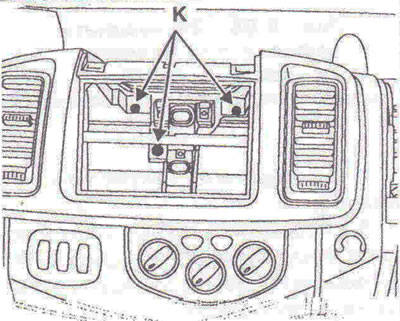

18. Открутите болты крепления К (рис. 9.68).
Рис. 9.68. Открутите болты крепления К.
19. Отсоедините кожух рычага переключения передач.

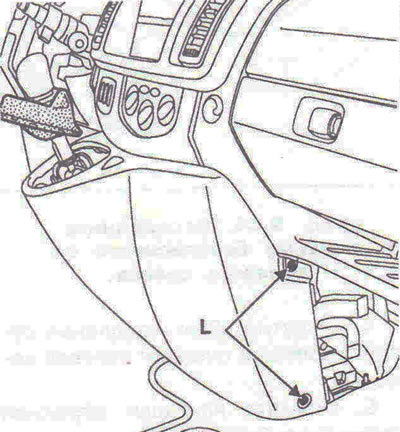

20. Выкрутите четыре болта крепления L (рис. 9.69). Отсоедините разъем проводки аварийной сигнализации. Снимите центральную консоль.
Рис. 9.69. Выкрутите четыре болта крепления L.

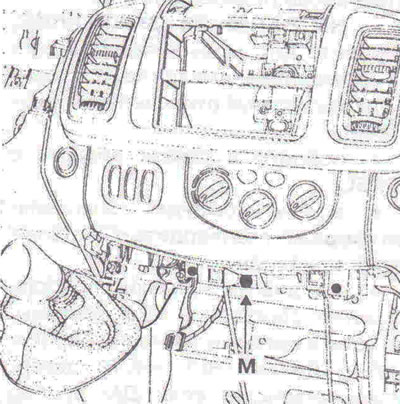

21. Выкрутите болт крепления М (рис. 9.70). Отсоедините разъемы проводки, затем снимите панель управления отопителем.
Рис. 9.70. Выкрутите болт крепления М.

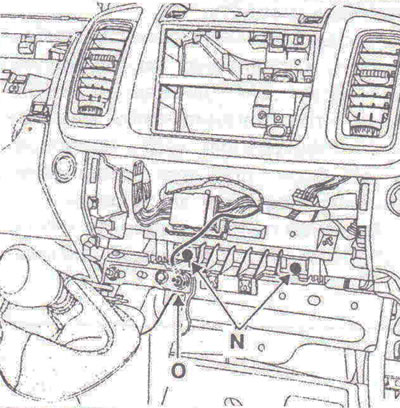

22. Открутите болты крепления N и отсоедините провод соединения на «массу» О (рис. 9.71).
Рис. 9.71. Открутите болты крепления N и отсоедините провод соединения на «массу» О.

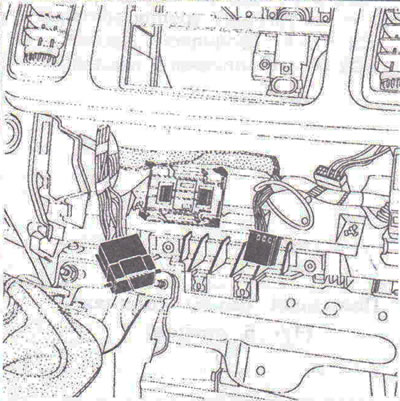

23. Отсоедините разъемы проводки (рис. 9.72).
Рис. 9.72. Отсоедините разъемы проводки.
24. Отсоедините держатели пепельницы (рис. 9.73).
Рис. 9.73. Отсоедините держатели пепельницы.

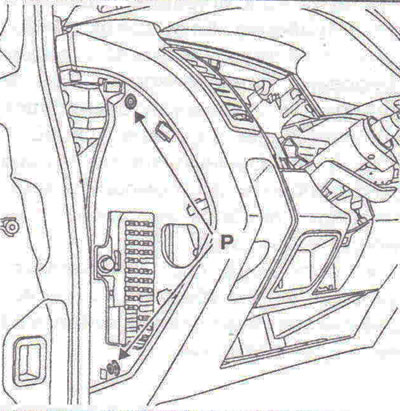

25. Снимите четыре боковых крепления Р (рис. 9.74).
Рис. 9.74. Снимите четыре боковых крепления Р.
Внимание! Последующие операции осуществляются двумя автомеханиками.
26. Частично освободите панель приборов. Отсоедините разъемы проводки от громкоговорителей. Снимите панель приборов.
Установка
27. Установка проводится в порядке, обратном снятию.
Особенности установки контактного кольца
28. Убедитесь, что колеса установлены в положение прямолинейного движения. Затяните болт крепления контактного кольца. Присоедините разъемы проводки.
Особенности установки рулевого колеса

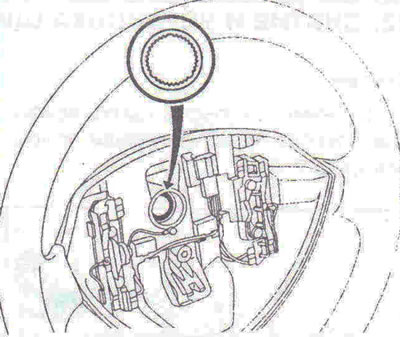

29. В шлицах ступицы рулевого колеса имеются специальные направляющие (рис. 9.75). Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. Старайтесь не повредить их.
Рис. 9.75. В шлицах ступицы рулевого колеса имеются специальные направляющие.
30. После каждого снятия обязательно заменяйте, болт крепления рулевого колеса, при установке затягивайте его моментом 44 Нм.
Особенности установки подушки безопасности водителя

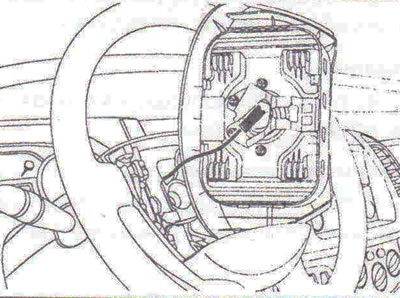

31. Присоедините разъем проводки, затем заблокируйте его фиксатор (рис. 9.76). Установите подушку на рулевое колесо и сдвиньте ее вниз до защелкивания.
Рис. 9.76. Присоедините разъем проводки, затем заблокируйте его фиксатор.
Особенности установки подушки безопасности пассажира

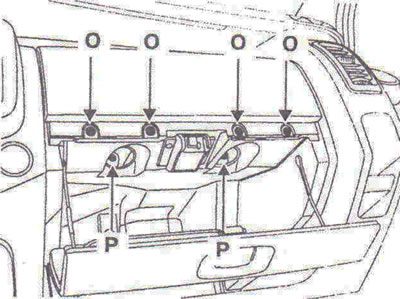

32. Обязательно соблюдайте момент затяжки болтов крепления: четыре болта 0-2 Нм, два болта Р -8 Нм (рис. 9.77).
Рис. 9.77. Обязательно соблюдайте момент затяжки болтов крепления: четыре болта 0-2 Нм, два болта Р - 8 Нм.
33. Произведите проверку с помощью диагностического прибора.
