Рис. 3.114. Схема системы вентиляции картера: 1 - Двигатель; 2 - Маслоотстойник; 3 - Корпус воздушного фильтра; 4 - Впускной коллектор.

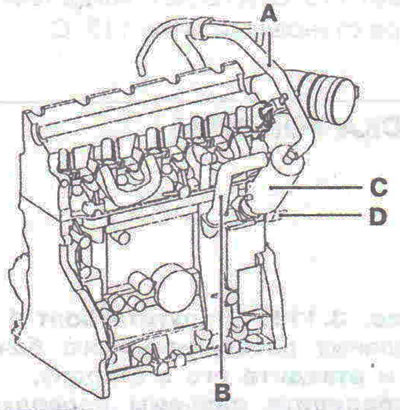

Рис. 3.115. Расположение элементов системы вентиляции картера: А - Трубопровод вентиляции картерных газов из нижней части двигателя; В - Трубопровод вентиляции картерных газов из верхней части двигателя; С - Маслоотстойник; D - Трубопровод вентиляции картерных газов, идущий к впускному коллектору.
