Система запуска двигателя
На двигателе F9Q устанавливается стартер Valeo D7 R44.
Снятие и установка стартера
Снятие
1. Отключите аккумуляторную батарею. Аккумуляторная батарея находится под левым сиденьем, поэтому необходимо снять коврик пола, отсоединив удерживающие его защелки, затем крышку аккумуляторной батареи А, открутив болты (рис. 3.117).
2. Снимите защиту поддона двигателя, отсоедините трубопровод отвода воздуха турбокомпрессора, передний глушитель, опоры 1 и 2, затем катализатор 3 (рис. 3.120).
3. Отсоедините проводку от стартера, открутите болты его крепления и снимите его.
Установка
4. Установка проводится в порядке, обратном снятию.

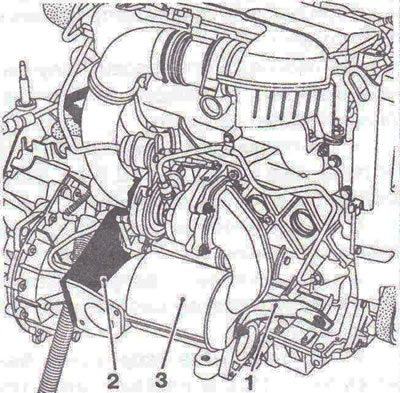

Рис. 3.120. Снимите защиту поддона двигателя, отсоедините трубопровод отвода воздуха турбокомпрессора, передний глушитель, опоры 1 и 2, затем катализатор 3.
Система охлаждения
Объем системы охлаждения: 6.4 л.
Схема системы охлаждения показана на рис. 3.121.

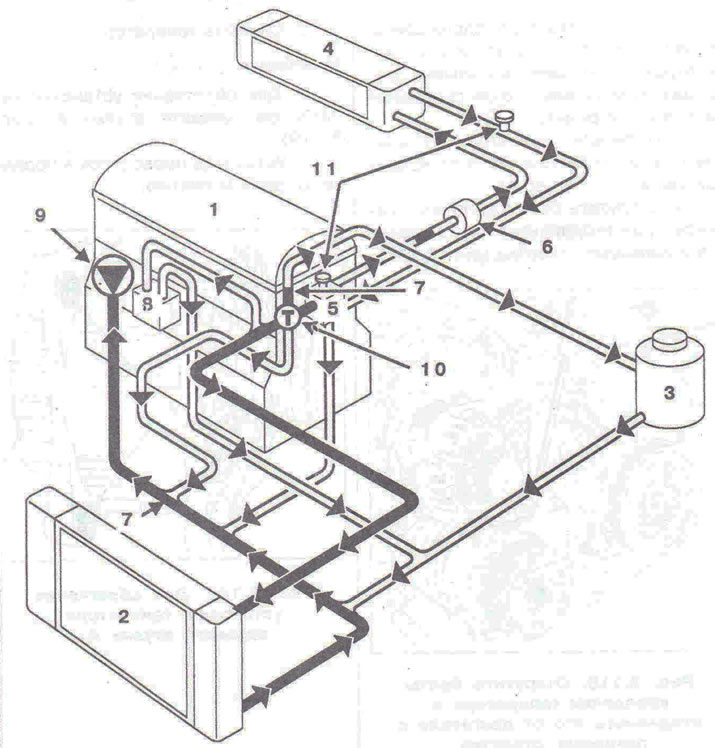

Рис. 3.121. Схема системы охлаждения:1 - Двигатель; 2 - Радиатор; 3 - Расширительный бачок; 4 - Радиатор отопителя; 5 - Корпус термостата; 6 - Корпус погружных подогревателей (если они есть); 7 - Патрубок диаметром 16 мм; 8 - Водомасляный охладитель; 9 - Насос системы охлаждения; 10 - Термостат; 11 - Клапан для удаления воздуха.
