Снятие
1. Отключите аккумуляторную батарею.
2. Открутите болт 1 хомута (рис. 3.101). Отсоедините воздуховод 2 от радиатора охлаждения наддувочного воздуха.

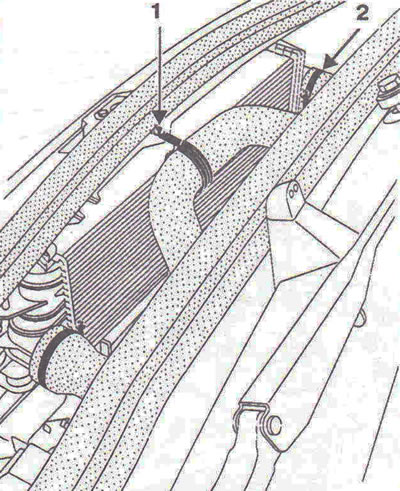

Рис. 3.101. Открутите болт 1 хомута. Отсоедините воздуховод 2 от радиатора охлаждения наддувочного воздуха.
3. Отсоедините разъем проводки 3 от расходомера воздуха, трубопровод 4 от турбокомпрессора, открутите болты 5 крепления корпуса воздушного фильтра и снимите воздушный фильтр (рис. 3.83).
4. Отсоедините разъемы проводки от регулятора давления топлива 6, датчика давления 7, датчика температуры топлива 8 (рис. 3.102).
5. Отсоедините нагнетающий и сливной топливопроводы и заглушите отверстия пробками (рис. 3.90).
6. Отсоедините топливопроводы высокого давления с помощью приспособления Mot.1383, затем заглушите отверстия пробками (рис. 3.91).

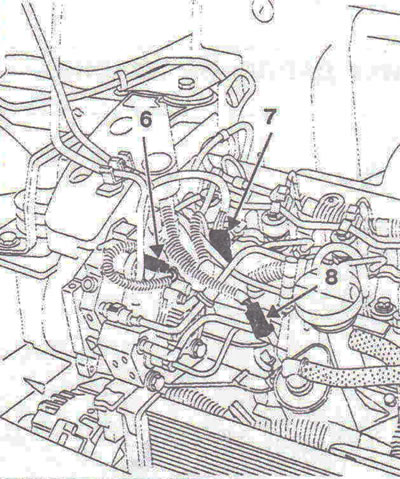

Рис. 3.102. Отсоедините разъемы проводки от регулятора давления топлива 6, датчика давления 7, датчика температуры топлива 8.
7. Открутите болты 9 крепления аккумулятора высокого давления и снимите аккумулятор высокого давления (рис. 3.103).
Установка
8. При любой операции защитные заглушки вынимайте непосредственно перед установкой детали на место.
9. Установка проводится в порядке, обратном снятию.
10. Установите на место аккумулятор высокого давления и затянитевручную болты крепления, не затягивая их окончательно (аккумулятор должен быть в «плавающем» положении).
11. Установите топливопроводы высокого давления, затянув вручную гайки со стороны насоса и форсунок, затем со стороны аккумулятора.
12. Затяните болты 3 крепления аккумулятора моментом 22 Нм (рис. 3.99).
13. Затяните топливопроводы высокого давления моментом 25 Нм, затянув вначале гайки со стороны насоса и форсунок, затем со стороны аккумулятора.
14. При каждом снятии ТНВД сливной топливопровод 4 подлежит обязательной замене (рис. 3.100).

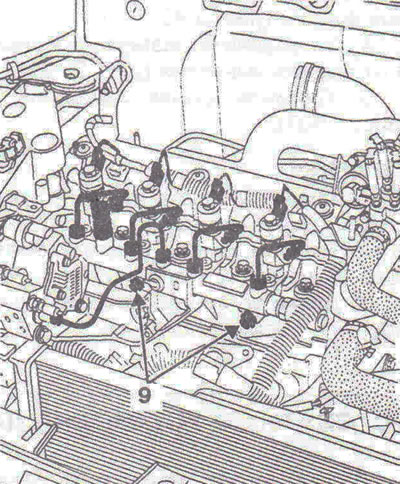

Рис. 3.103. Открутите болты 9 крепления аккумулятора высокого давления и снимите аккумулятор высокого давления.
