Снятие
1. Отсоедините провода от аккумуляторной батареи.
2. Открутите болт 1 хомута (рис. 3.101). Отсоедините воздуховод 2 от радиатора охлаждения наддувочного воздуха.
3. Отсоедините разъем проводки 3 от расходомера воздуха, трубопровод 4 от турбокомпрессора, открутите болты 5 крепления корпуса воздушного фильтра и снимите воздушный фильтр (рис. 3.83).
4. Отсоедините разъем проводки 6 от датчика давления (рис. 3.106).

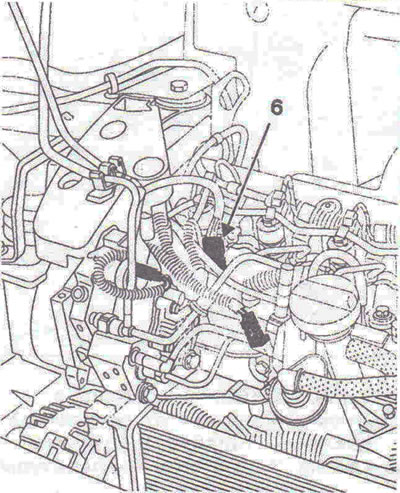

Рис. 3.106. Отсоедините разъем проводки 6 от датчика давления.
5. Снимите датчик давления 7 (рис. 3.107).

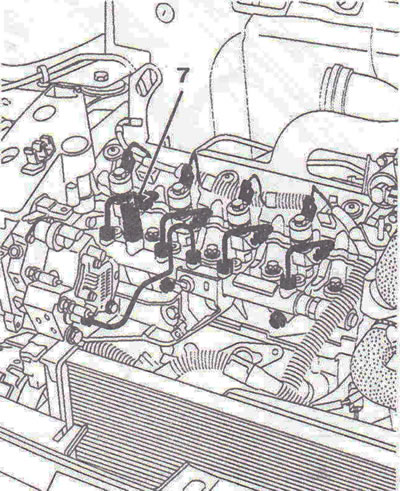

Рис. 3.107. Снимите датчик давления 7.
Установка
6. Замените уплотнительную прокладку. Вкрутите датчик и затяните его моментом 35 Нм. Подсоедините разъем проводки к датчику.
7. Далее установка проводится в порядке, обратном снятию.
