Проверка калибровочного давления
1. Проверка калибровочного давления не может быть произведена на турбокомпрессоре, установленном на двигателе. Для проведения этой процедуры его необходимо снять.
2. Установите магнитный держатель со стрелочным индикатором на конец стержня клапана регулировки давления наддува. Создайте отрицательное давление на клапане регулировки давления наддува с помощью насоса Mot. 1014 (рис. 4.56).

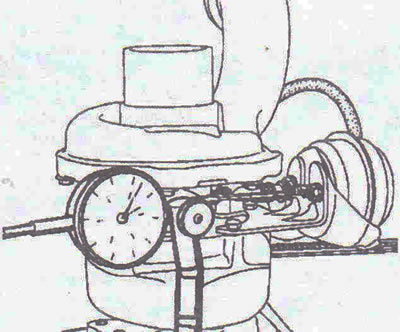

Рис. 4.56. Проверка калибровочного давления.
Регулировка
3. Ослабьте гайку 2 (рис. 4.57). Произведите регулировку с помощью воротка 3, затягивая или откручивая его на половину оборота до тех пор, пока не будет достигнуто калибровочное давление. Закручивание воротка приводит к увеличению калибровочного давления, откручивание - к уменьшению.

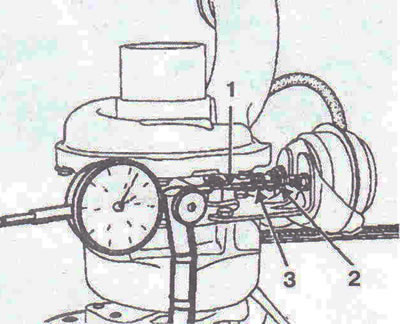

Рис. 4.57. Ослабьте гайку 2. Произведите регулировку с помощью воротка 3.
Внимание! Проверьте калибровочное давление после затягивания гайки 2.
Значение вакуума, бар | Ход штока клапана, мм |
200 | 1-3 |
500 | 10-12 |
> 550 | Шток в крайнем положении |
