Гидротолкатели клапанов — осмотр

Осмотр

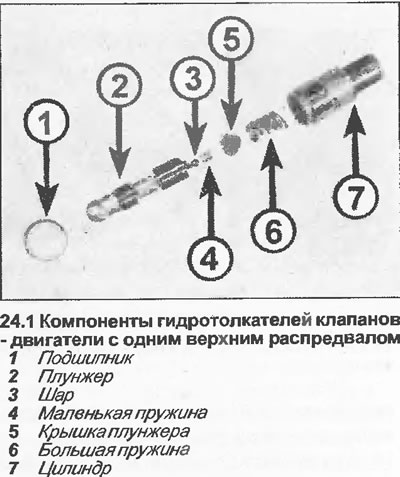

1. На двигателях с большим пробегом, или на которых не регулярно проводилось обслуживание (особенно замена масла), имеется вероятность того, что толкатели клапанов загрязнились внутри. В лучшем случае это может кончиться увеличенным шумом и их износом. Чтобы уменьшить возможность проблем при эксплуатации двигателя, рекомендуется разбирать и очищать гидротолкатели всякий раз при переборке головки блока цилиндров. Обратите внимание, что запасные части для толкателей не доступны, и если любой из компонентов непригоден к эксплуатации, заменить нужно полную сборку (см. иллюстрацию).



2. Сняв и разобрав головку блока цилиндров, как описано в Главах 21 и 23, сначала осмотрите посадочные места толкателей в головке. Если имеется чрезмерный износ, головку необходимо заменить. Также проверьте, чтобы не были засорены смазочные отверстия толкателей в головке.

3. Начиная с толкателя клапана №1, аккуратно снимите подшипник сверху цилиндра толкателя. Его возможно снять рукой, следите затем, чтобы не исказить подшипник.

4. Извлеките плунжер из цилиндра, и уберите пружину.

5. Маленькой отверткой аккуратно снимите крышку с основания плунжера. Извлеките пружину и шар из-под крышки, не потеряйте их.


6. Аккуратно очистите все компоненты керосином или растворителем, особое внимание обращайте на обработанные поверхности цилиндра (внутри), и поршня (снаружи). Тщательно просушите все компоненты плотной (без ворса) тканью. Внимательно осмотрите пружины, чтобы не было повреждения или деформации. Если пружины в плохом состоянии — толкатель необходимо заменить.

7. Смажьте компоненты чистым моторным маслом, затем соберите толкатели следующим образом.

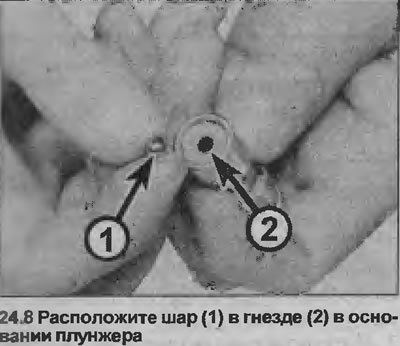

8. Переверните плунжер, и вставьте шар в отверстие в основании плунжера (см. иллюстрацию).

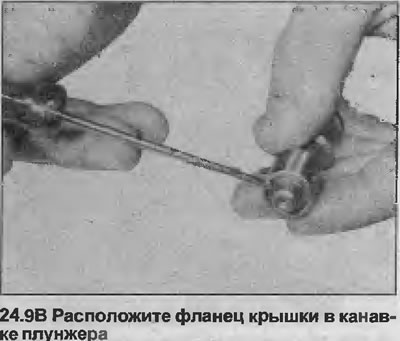

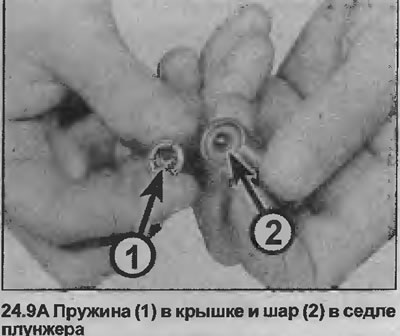

9. Установите меньшую пружину в седле в крышке плунжера, затем аккуратно установите крышку с пружиной. При этом следите, чтобы пружина упиралась в шар. Аккуратно обожмите по периметру фланец крышки, используя маленькую отвертку если необходимо, пока фланец не расположится надежно в канавке в основании плунжера (см. иллюстрации).

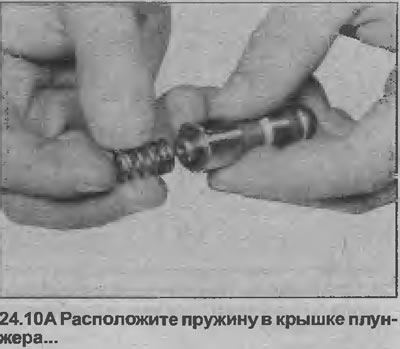

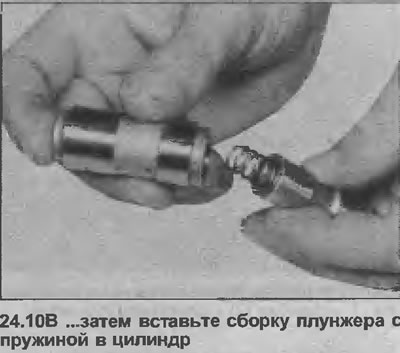

10. Установите большую пружину (правильно ориентированную) в крышке плунжера, вставьте сборку плунжера с пружиной в цилиндр (см. иллюстрации).

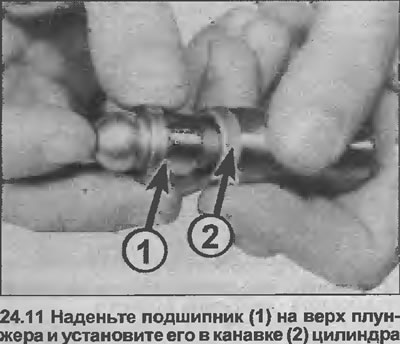

11. Наденьте подшипник на вершину плунжера, аккуратно руками сожмите плунжер, пока подшипник не зафиксируется надежно в канавке цилиндра (см. иллюстрацию).



12. Повторите вышеописанную процедуру с оставшимися толкателями клапанов.
