Примечание: При установке должны использоваться новые болты левого и правого кронштейнов крепления двигателя/трансмиссии к кузову.
1. Сборка двигатель/трансмиссия держится в моторном отсеке на трех кронштейнах, два из которых прикреплены к трансмиссии, и один — к двигателю.
Правый кронштейн крепления
2. Затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите на осевых подпорках.
3. Присоедините подъемное устройство и лебедку к подъемным проушинам на головке блока цилиндров, слегка приподнимите двигатель.

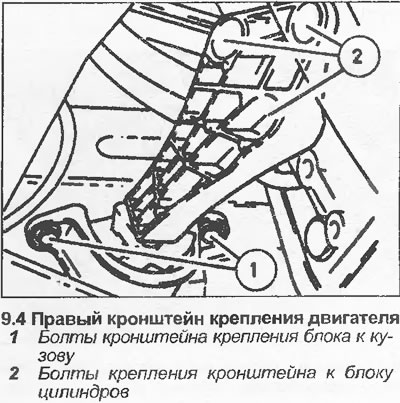

4. Работая под автомобилем, открутите кронштейн крепления двигателя от блока цилиндров, также открутите его от кузова. Затем достаньте сборку (см. иллюстрацию).
5. Открутите крепежный блок от кронштейна.
6. Установите новый блок крепления на кронштейн, зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
7. Установите крепежный кронштейн на блок цилиндров, зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
8. Установите новые болты крепления кронштейна к кузову, зажмите их усилием затяжки, регламентированным Спецификациями.
9. Отсоедините подъемное устройство и лебедку от двигателя.
10. Опустите автомобиль на землю.
Левый кронштейн крепления
11. Действуйте, как описано в пунктах 2 и 3.

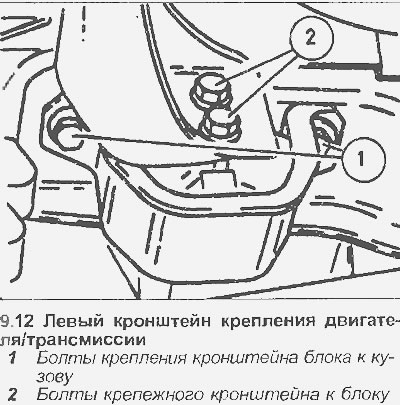

12. Работая под автомобилем, открутите крепежный блок от кронштейна и кузова (см. иллюстрацию).
13. Перед установкой проверьте, чтобы болты, крепящие подушку к кузову автомобиля, свободно вкручивались в их отверстия с резьбой. Если необходимо обновите резьбу метчиком М10х1.25 мм.
14. Установите новый блок крепления на кронштейн, зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
15. Установите новые болты крепления кронштейна к кузову — зажмите их усилием затяжки, регламентированным Спецификациями.
16. Действуйте, как описано в пунктах 9 и 10.
Задний кронштейн крепления
17. Действуйте, как описано в пунктах 2 и 3.
18. Работая под автомобилем, открутите блок крепления от нижней рамы и кронштейна.
19. Установите новый блок крепления на нижнюю раму и кронштейн, зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
20. Действуйте, как описано в пунктах 9 и 10.
