Рулевое колесо — снятие и установка

Предупреждение! Перед выполнением любых работ, связанных со снятием модулей подушек безопасности или блока управления подушками безопасности, необходимо отсоединить провод от вывода «минус» аккумуляторной батареи и подождать не менее двух минут, прежде чем приступать к выполнению работ. Это требуется для того, чтобы разрядился конденсатор системы подушек безопасности.

После сборки и установки всех деталей при включении зажигания необходимо держаться в стороне от мест установки модулей подушек безопасности, чтобы в случае их срабатывания не получить травму.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Отсоединяем провод от вывода «минус» аккумуляторной батареи и ждем не менее двух минут, чтобы разрядился конденсатор системы подушек безопасности.

3. Устанавливаем передние колеса автомобиля в положение прямолинейного движения.

Замечание. Выполнение работы показано на примере модели Astra. На модели Zafira выполняется аналогично.

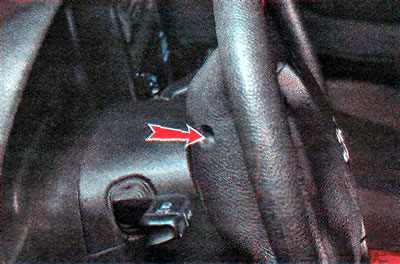

4. Ключом TORX Т30 выворачиваем два винта крепления модуля подушки безопасности, расположенные в отверстиях в задней части рулевого колеса (по одному с каждой стороны).



5. Отводим модуль подушки безопасности от рулевого колеса, не допуская натяжения проводов.

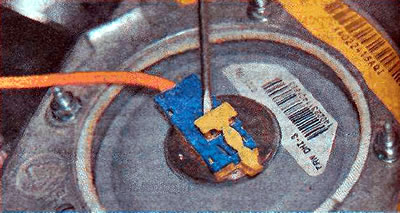

6. Тонкой шлицевой отверткой открываем фиксатор колодки жгута проводов.

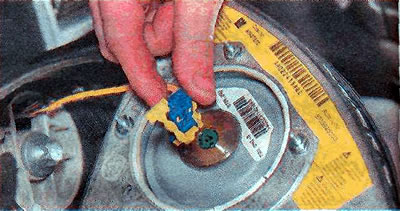

7. Отсоединяем колодку жгута проводов и снимаем модуль подушки безопасности.

Замечание. Храните модуль подушки безопасности пластиковой накладкой вверх, чтобы не поцарапать ее, а также чтобы уменьшить вероятность нанесения травмы при случайном её срабатывании.

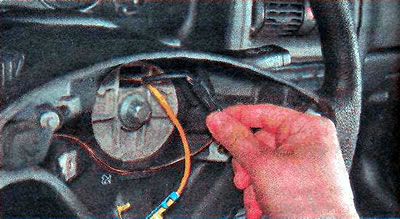

8. Отсоединяем колодку жгута проводов от выключателя звукового сигнала.

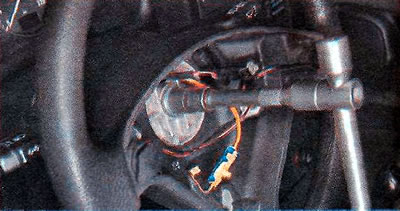

9. Торцовым ключом TORX Е20 ослабляем болт крепления рулевого колеса и отворачиваем его на несколько оборотов.



10. Взявшись руками с двух сторон рулевого колета, интенсивно покачиваем его из стороны в сторону, пока рулевое колесо не сойдет со шлицев вала.

11. Окончательно отворачиваем болт крепления рулевого колеса.

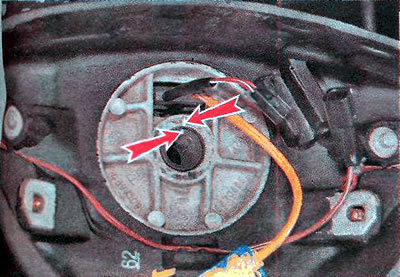

12. Запоминаем взаимное расположение меток, после чего снимаем рулевое колесо со шлицев рулевого вала.

Установка

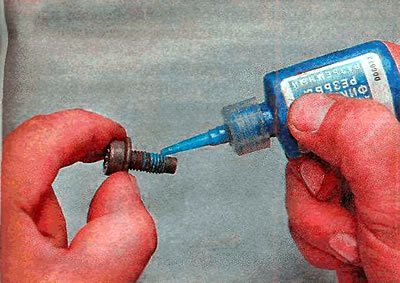

Устанавливаем рулевое колесо на шлицы так, чтобы совпали метки. Дальнейшую установку деталей выполняем в обратной последовательности. На болты крепления модуля подушки безопасности наносим анаэробный фиксатор резьбы.
